Carcaça do Rotor Principal T-Rex 450 DFC Align H45190T

Resposta direta: o que é a carcaça do rotor principal H45190T (SKU GBH-123389)?

É o conjunto que a Align lista como "450DFC Main Rotor Housing Set/Black", código H45190: uma carcaça metálica do rotor principal ("450DFC Metal Main Rotor Housing × 1") com dois "450DFC Damper Rubber", dois espaçadores, um "Socket collar screw" M2x12mm, uma porca M2 e dois parafusos M2x6mm. A ficha declara "Use for T-REX450DFC". O título da Align traz "/Black", cor que o nosso título não informa. O código do cadastro é H45190T e a Align lista H45190, sem o T final. A ficha declara a liga 6061-T6 numa linha avulsa e o POM como material dos "Damper Rubber"; peso não é declarado.

Sobre a Align

A Align (ALIGN Corporation Limited) declara ter sido fundada em julho de 1984, em Fengyuan, distrito de Taichung, Taiwan, e começou fabricando motores de escova de carvão. Entrou no rádio controle em 2003, com a divisão Align RC World, e em 2004 lançou o T-REX 450XL CCPM, o primeiro helicóptero da marca. T-REX é a linha de helicópteros da própria Align, que publica em sua loja virtual o catálogo de peças de reposição dessa linha; o H45190 consta desse catálogo.

Características

• Uma carcaça metálica por conjunto, conforme a linha "450DFC Metal Main Rotor Housing × 1" da ficha da Align.
• Dois "450DFC Damper Rubber" de cota Φ4xΦ6.5x3.8mm; apesar de "Rubber" no nome, a ficha diz que são fabricados em POM.
• A ficha traz a linha "6061-T6 Aluminum alloy material and CNC processed" (liga de alumínio 6061-T6, usinada em CNC) sem apontar a qual item ela se refere; esta página não a atribui a um componente específico.
• Ferragens no conjunto: dois espaçadores Φ4xΦ5.6x1mm, um "Socket collar screw" M2x12mm, uma porca M2 e dois parafusos M2x6mm.

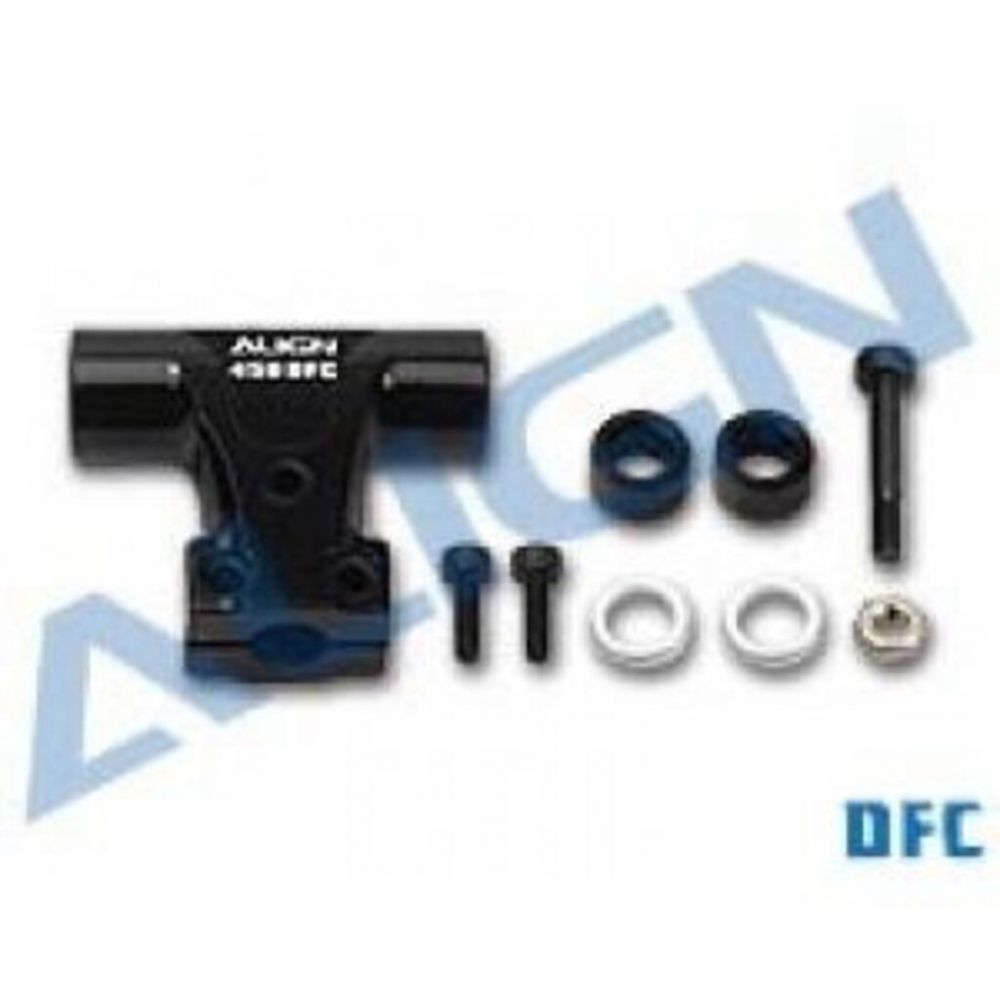

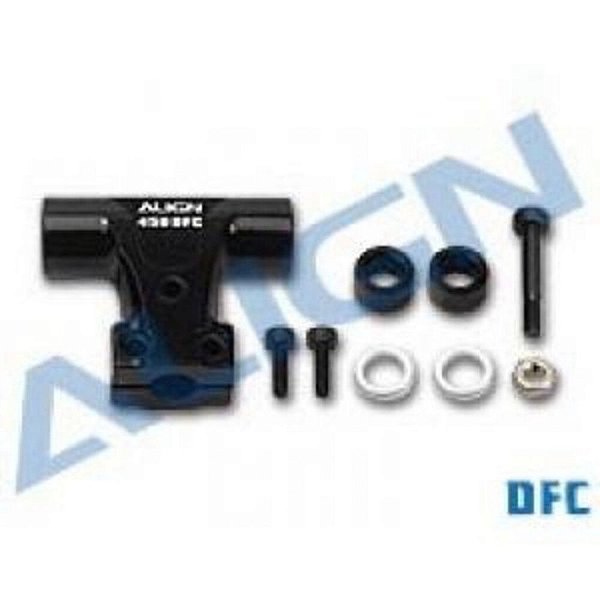

• Cor: a Align escreve "/Black" no título em inglês e usa o termo correspondente no título em chinês; a foto da ficha mostra a carcaça preta com "ALIGN" e "450 DFC" escritos nela.
• Compatibilidade declarada com um modelo: T-REX450DFC, detalhada na seção seguinte.

Compatibilidade declarada pela Align

Fonte: a ficha do código H45190 na loja do fabricante, shop.align.com.tw (products_id 4487), lida em inglês e em chinês. O código tem uma única ficha.

A ficha cita um só modelo, T-REX450DFC, na grafia que a Align usa ("T-REX450DFC" em inglês e "T-REX 450DFC" em chinês). Variantes do T-REX 450 sem DFC no nome não são citadas nesta ficha, e o título desta página escreve "450 DFC" com espaço.

Especificações

1. Fabricante da peça: Align (ALIGN Corporation Limited); linha de helicóptero: T-REX, da própria Align
2. Nome na ficha: "450DFC Main Rotor Housing Set/Black" (inglês); a versão em chinês nomeia o mesmo conjunto, mantendo "450DFC" e a cor no fim do título
3. Código na Align: H45190; código no cadastro da loja: H45190T
4. "450DFC Metal Main Rotor Housing" × 1 (a ficha em chinês declara o mesmo item, × 1)
5. "450DFC Damper Rubber" × 2, cota "Φ4xΦ6.5x3.8mm"
6. "Spacer" × 2, cota "Φ4xΦ5.6x1mm" (em chinês o nome do item traz "450PRO" e um termo que indica alumínio, tradução da loja; a ficha em inglês não nomeia material para ele)
7. "Socket collar screw" × 1, "M2x12mm"; a ficha em chinês acrescenta um comprimento de rosca de 4.2mm (tradução da loja do rótulo)
8. "M2 Nut" × 1
9. "Socket screw" × 2, "M2x6mm"
10. Material declarado: linha "6061-T6 Aluminum alloy material and CNC processed" (liga de alumínio 6061-T6, usinada em CNC), sem item apontado; "Damper Rubber" em POM, conforme a ficha
11. Peso: não declarado nesta ficha
12. Cotas copiadas como a Align escreve; a ficha não rotula o que cada valor mede

Perguntas frequentes

O conjunto H45190T inclui as garras das pás? A ficha da Align chama a peça de "Main Rotor Housing" e lista a carcaça metálica, dois "Damper Rubber", dois espaçadores e ferragens M2. Garra de pá, eixo, rolamento e pá não constam da lista (leitura da lista, não declaração literal da Align). Para outra peça do cabeçote, confira o código dela, que não é o H45190.

Qual a diferença entre o H45190 e o H45163, que a Align também lista como Main Rotor Housing Set? O H45190 traz "/Black" no título, dois espaçadores Φ4xΦ5.6x1mm e dois parafusos M2x6mm, e não declara peso. A ficha do H45163 lista "collar x 2" e "Weight:5.9g", sem os parafusos M2x6mm. A ficha do H45190 tem ainda a linha "Replacement" apontando para H45163/H45163QN, sem dizer o sentido.

De que é feita a carcaça H45190T? A ficha traz a linha "6061-T6 Aluminum alloy material and CNC processed", liga de alumínio 6061-T6 usinada em CNC, sem apontar a qual item ela se refere; o único item que a ficha chama de "Metal" é a carcaça. Os "Damper Rubber" são de POM, segundo a ficha. Para espaçadores, parafusos e porca, a ficha em inglês não declara material.

Por que a Align usa H45190 e esta página, H45190T? O catálogo da Align lista o código H45190, sem T, e a busca por H45190T na loja da Align responde "Product not found". O T final vem do cadastro da loja. É com H45190 que se localiza a ficha no site do fabricante.

A carcaça do rotor principal H45190T (SKU GBH-123389) corresponde, na Align, ao código H45190, "450DFC Main Rotor Housing Set/Black": uma carcaça metálica, dois "Damper Rubber" em POM, dois espaçadores e ferragens M2, com um parafuso de 12 mm, uma porca e dois parafusos de 6 mm. A Align declara uso em T-REX450DFC, a liga 6061-T6 numa linha avulsa e nenhum peso. O código H45190T é o do cadastro da loja; a Align lista H45190.
