Cartão de Programação GWS PGM001 para ESC RC

Resposta direta: o que é o Cartão de Programação GWS PGM001 (SKU GBH-21241)?

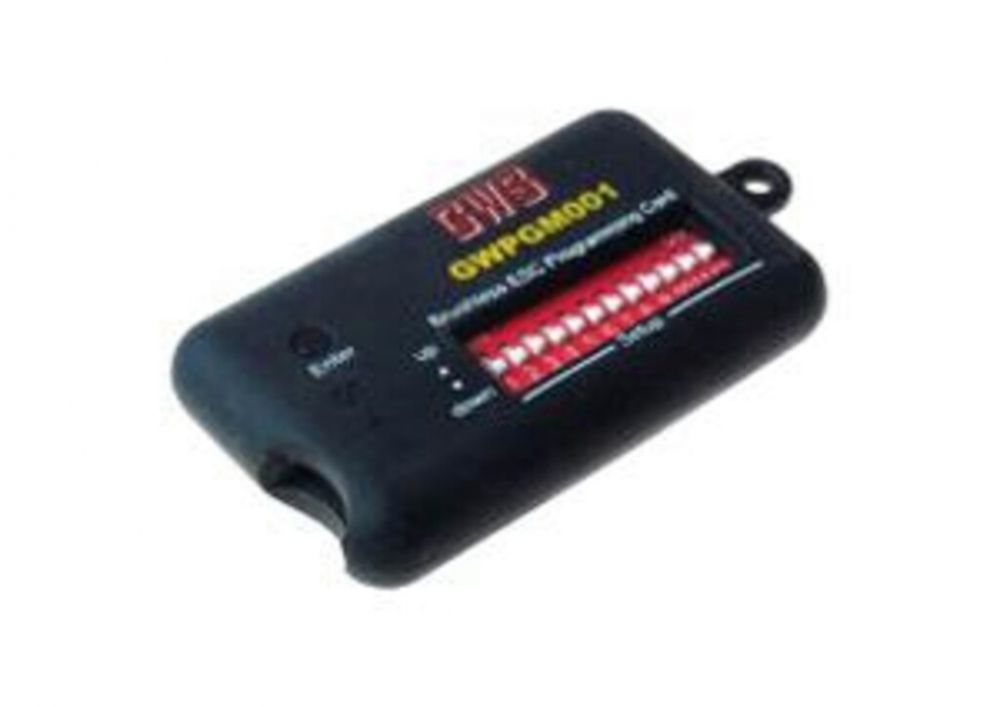

O Cartão de Programação GWS PGM001 (SKU GBH-21241) é uma placa de programação para ESC brushless fabricada pela GWS. A própria GWS a descreve como uma placa pequena e portátil que permite alterar, no campo e sem computador, as configurações de controladores de velocidade brushless GWS. O ajuste é feito por 12 chaves DIP e um botão preto de transmissão, e cobre cinco funções: bateria, freio, atraso na resposta do acelerador, frequência de acionamento e timing. No catálogo da GWS o código completo é GWPGM001; o cadastro da loja registra PGM001. Os dados desta página vêm da página do produto e do manual do cartão, ambos publicados pela GWS.

Sobre a GWS

A GWS (Grand Wing Servo-Tech Co., Ltd.) foi fundada em 8 de setembro de 1993, em Taiwan, e declara fábrica própria que reúne P&D, ferramentaria, fábrica de eletrônicos e fábrica de aviões na mesma instalação. A empresa lista entre suas áreas os sistemas de rádio controle e os servos e acessórios. O catálogo do site inclui servos por classe, sistemas de potência, motores, hélices, receptores, ESCs, giros, programador de servo digital e servo tester. Neste catálogo, o cartão PGM001 aparece na mesma página dos motores brushless e dos ESCs GWESC15A, GWESC25A, GWESC35A, GWESC45A e GWESC55A.

Características

• Bateria (chaves 2 e 3): NiMH de 6 a 16 células ou LiPo de 2S a 4S, com detecção automática das células conectadas. A página do produto na GWS lista esta função como tensão de corte da bateria.
• Freio (chaves 4 e 5): sem freio, freio leve, freio moderado ou freio total.
• Atraso na resposta do acelerador (chaves 6 e 7): 0,15 s, 0,3 s, 0,7 s ou 1 s.
• Frequência de acionamento (chaves 8 e 9): 8 kHz, 16 kHz, 32 kHz ou nenhuma.
• Timing (chaves 10 a 12): automático, baixo (5 graus), médio (12 graus), médio alto (18 graus) ou alto (25 graus).

Compatibilidade: em quais ESCs o cartão é usado

A página do produto na GWS diz que o cartão ajusta controladores brushless GWS e não lista códigos. O manual dos controladores GWESC15A, GWESC25A e GWESC35A cita o GWS Brushless ESC Programming Card como forma de ajuste mais preciso desses três modelos. O mesmo manual informa que a versão antiga do GWESC15A, projetada para uso apenas com LiPo, não pode ser ajustada com o cartão. As páginas do GWESC45A e do GWESC55A no catálogo da GWS não mencionam o cartão. Controladores de outras marcas não constam em nenhuma dessas fontes.

Especificações

1. Fabricante do item: GWS (Grand Wing Servo-Tech Co., Ltd.)
2. Código no catálogo da GWS: GWPGM001; código no cadastro da loja: PGM001
3. Dimensões declaradas pela GWS na página do produto: 63 × 38,1 × 12 mm
4. Peso declarado pela GWS na página do produto: 25 g (0,89 oz)
5. Controles, segundo o manual: 12 chaves DIP e um botão preto de transmissão
6. Material: não informado pela GWS

Perguntas frequentes

Como a configuração é gravada no ESC? Segundo o manual da GWS: marque as chaves DIP; com o ESC desligado e a bateria desconectada, encaixe o cabo de sinal do ESC no cartão, atento à polaridade; ligue o ESC e, após três bipes, aperte o botão preto. Três novos bipes indicam que os dados foram transmitidos. Depois, desligue o ESC, tire o cabo do cartão e ligue-o ao receptor.

Como se ajusta a faixa do acelerador do ESC? A faixa do acelerador é ajustada pelo procedimento do próprio controlador, e o manual do cartão diz que o cartão não é necessário para isso. No manual dos GWESC15A, GWESC25A e GWESC35A, o máximo fica entre 50% e 100% do curso do manche e o mínimo entre 0% e 50%, confirmados por bipes.

O que a chave 1 do cartão define? Com a chave 1 para cima, o manual indica o conjunto padrão: LiPo, freio leve, resposta rápida do acelerador, 8 kHz e timing automático. Com a chave 1 para baixo, as funções são ajustadas manualmente pelas chaves 2 a 12. O manual avisa que, com a chave 1 para cima, as funções não podem ser ajustadas.

O Cartão de Programação GWS PGM001 (SKU GBH-21241, código GWS GWPGM001) é um acessório de ajuste para ESC brushless da GWS. Ele programa bateria, freio, atraso do acelerador, frequência de acionamento e timing por meio de 12 chaves DIP. O manual da GWS cita o cartão para os controladores GWESC15A, GWESC25A e GWESC35A, e essa é a única referência de compatibilidade encontrada nas páginas e manuais consultados; para os demais modelos a GWS não declara uso.
