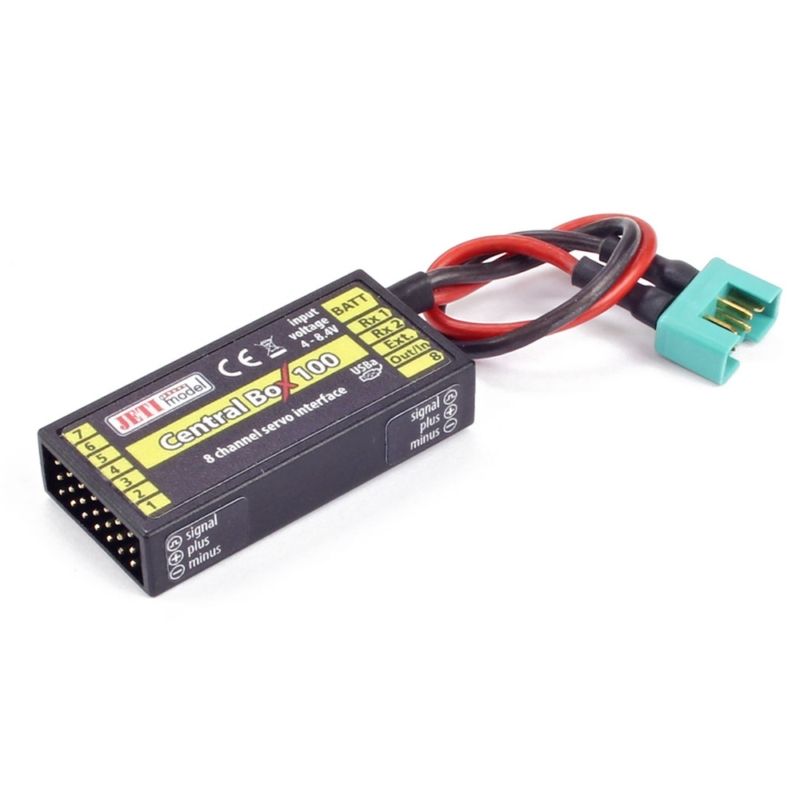

Central Box 100 (Mini Dual Redundant System) Jeti Model J-CB-100

Resposta direta: o que é o Central Box 100 Jeti Model (SKU GBH-364225)?

O Central Box 100 (código do fabricante J-CB-100, SKU GBH-364225) é uma central de servos da Jeti Model: a própria Jeti o descreve como um quadro de distribuição para gerenciar todos os servos de um modelo, com ênfase em segurança. Tem 8 saídas de servo com proteção de sobrecarga individual, uma entrada de bateria e duas entradas de receptor serial, em EX Bus ou PPM. Envia ao transmissor, por telemetria EX, tensão, corrente, capacidade, temperatura e indicação de sobrecarga. A Jeti indica o uso com transmissores JETI DC ou DS. O aparelho não regula tensão: a tensão da bateria é a que chega aos servos, e o manual pede combinar o tipo de servo com a fonte escolhida.

Sobre a Jeti Model

A Jeti Model é a JETI model s.r.o., empresa de Příbor, na República Tcheca. Fabrica eletrônica de rádio controle: transmissores, receptores, telemetria, controladores de velocidade, reguladores de tensão e BEC, motores, baterias de receptor e a linha Central Box, do 100 ao 400. Tem sistema próprio de 2,4 GHz, o Duplex (2007–2008), e declara produção inteiramente própria, feita na República Tcheca. O manual do Central Box 100 traz a JETI model s.r.o. como fabricante, com endereço em Příbor.

Características

• Proteção de sobrecarga em cada uma das 8 saídas: segundo o manual, a saída afetada é desconectada da alimentação e as demais continuam alimentadas.
• Duas entradas de receptor serial, Rx1 (primária) e Rx2 (secundária, backup), para receptores com saída EX Bus ou PPM.
• Telemetria EX de tensão, corrente, capacidade, temperatura e indicação de sobrecarga; uma saída configurada como entrada digital, como um fim de curso de trem de pouso, tem o estado enviado por telemetria.
• Cada saída é configurável de forma individual: canal atribuído, trim, reverso e ATV (limite de curso), além do modo de operação (servo, entrada digital ou saída digital) e do comportamento na perda de sinal.
• Função expander embutida, porta Ext para sensor de telemetria ou JETIBOX e pino OUT/IN para chavear carga de até 100 mA.
• Saídas em modo de 100 Hz (período de 10 ms), adequado a servos de alta tensão (HV) e com firmware atualizável pelo usuário, pelo Jeti Studio e o adaptador USBa.

Especificações

Valores declarados pela Jeti na página do produto em jetimodel.com e no manual em PDF do Central Box 100/210/220. Onde as duas fontes divergem, o item diz qual valor é de qual.

1. Fabricante: JETI model s.r.o. (Jeti Model), Příbor, República Tcheca
2. Código do fabricante (Art. No.): J-CB-100
3. Saídas de servo: 8, cada uma com proteção de sobrecarga individual; modos por saída: servo, entrada digital ou saída digital
4. Corrente contínua: 10 A; corrente de pico: 90 A por 2 s (página da Jeti; o manual traz 90 A de pulso, sem o tempo)
5. Tensão de alimentação: 4 a 14 V (página da Jeti, mesma faixa indicada nas figuras do aparelho no manual); entrada recomendada na tabela do manual: 4 a 8,4 V
6. Entrada de bateria: 1, em conector MPX; baterias NiXX de 4 a 10 células e LiXX de 2 a 3 células (página da Jeti); 2 células LiXX (tabela do manual)
7. Entradas de receptor: 2 (Rx1 e Rx2), em EX Bus e PPM; a tabela da página lista também S.Bus e UDI
8. Telemetria: sim, EX
9. Estabilização de tensão: não
10. Corrente média: 50 mA (tabela da página da Jeti; valor ausente do manual)
11. Saída OUT/IN: chaveia carga de até 100 mA; com fonte externa, até 45 V e terra em comum com o Central Box (manual)
12. Dimensões: 52 x 25 x 11 mm (página da Jeti e tabela do manual)
13. Peso: 20 g (página da Jeti e tabela do manual)
14. Temperatura de operação: -20 a 75 °C

Compatibilidade

• Transmissores: a Jeti cita os JETI DC e DS; os requisitos para configurar pelo transmissor estão na pergunta sobre configuração.
• Receptores: com saída serial EX Bus ou PPM; as figuras do manual ligam receptores satélite Rsat2 às entradas Rx1 e Rx2.
• Sensores: a porta Ext é entrada para sensor de telemetria; o manual usa a leitura de um sensor MUI 30 no JETIBOX como exemplo.
• Servos: a Jeti o indica para servos de alta tensão (HV); como não há regulador, o manual exemplifica que 2 células LiXX sem regulador exigem servos rotulados High Voltage.
• Outras marcas: compatibilidade com transmissores e receptores de outros fabricantes não é declarada nas fontes da Jeti lidas; a tabela da página lista os protocolos S.Bus e UDI, sem detalhar.

Perguntas frequentes

Quantas saídas de servo o Central Box 100 tem e que corrente suporta? São 8 saídas de servo, cada uma com proteção de sobrecarga própria: a saída em sobrecarga é desconectada e as outras seguem alimentadas. A Jeti declara 10 A contínuos e 90 A de pico por 2 s para o aparelho, sem separar por saída; o manual só dá a corrente de retenção por saída para o modelo 220.

Quantas baterias aceita e em que tensão? Uma entrada, BATT, em conector MPX; BATT1 e BATT2 são dos modelos 210 e 220. A página da Jeti indica 4 a 14 V (NiXX de 4 a 10 células, LiXX de 2 a 3); a tabela do manual recomenda 4 a 8,4 V e 2 células LiXX. O aparelho não regula tensão: a de entrada é a que chega aos servos.

Quantos receptores liga e por qual protocolo? Dois: Rx1 é a entrada primária e Rx2 a secundária (backup), ambas para receptor com saída serial EX Bus ou PPM; a tabela da página soma S.Bus e UDI. O manual exige o link serial (Ext.) do receptor em EX Bus e, com transmissor DC/DS, recomenda dois receptores no modo sem fio Double path. A regra de troca entre receptores aparece no manual só para os modelos 210 e 220.

O que o Central Box 100 informa por telemetria? O manual lista, no JETIBOX e na tela de telemetria do transmissor, temperatura do aparelho, número de saídas em sobrecarga, tensão, corrente e capacidade consumida da bateria. Há alarmes de capacidade, corrente, tensão, curto-circuito e temperatura, e um alarme de receptor quando a entrada R1 passa de 1 s sem posições válidas de servo.

Como se configura: precisa de JETIBOX ou do transmissor? O manual descreve duas vias: o terminal JETIBOX, ligado à porta Ext1 ou sem fio pelo transmissor, ou o menu Device Explorer de um transmissor DC/DS, via EX Bus. Na via do transmissor, pede firmware 5.01 ou mais novo, o arquivo CBOX100.bin no cartão SD e receptor Duplex com Rx FW 3.24 ou REX FW 1.14 em modo EX Bus.

Onde se define o fail-safe? Por saída, em três modos: Hold repete a última posição válida, Out OFF não gera sinal e Fail-Safe leva o servo a uma posição pré-definida, com velocidade programável. O manual recomenda desativar o fail-safe em todos os receptores conectados e ajustá-lo só no Central Box, que também tem um atraso (Fail-Safe Delay) em que a última posição é mantida.

O que significa "Dual Redundant System" no nome do produto? O nome vem do cadastro; a página e o manual da Jeti chamam o aparelho de Central Box 100. Redundância, em termos gerais, é ter um segundo caminho para o mesmo sinal ou energia. Na ficha do 100, o segundo caminho descrito é o de receptor, a entrada Rx2 (backup); a entrada de bateria é uma só.

O Central Box 100 Jeti Model, código J-CB-100 e SKU GBH-364225, reúne 8 saídas de servo protegidas individualmente, uma entrada de bateria em conector MPX, duas entradas de receptor serial e telemetria EX em um aparelho compacto para aeromodelo. Na loja, fica em Aeromodelismo › Peças e Acessórios de Aeromodelismo › Eletrônica e Rádio › ESC e Distribuição de Energia. Os valores desta página vêm da página do produto em jetimodel.com e do manual em PDF da própria Jeti; onde as duas fontes divergem, o texto informa qual valor pertence a qual fonte.
