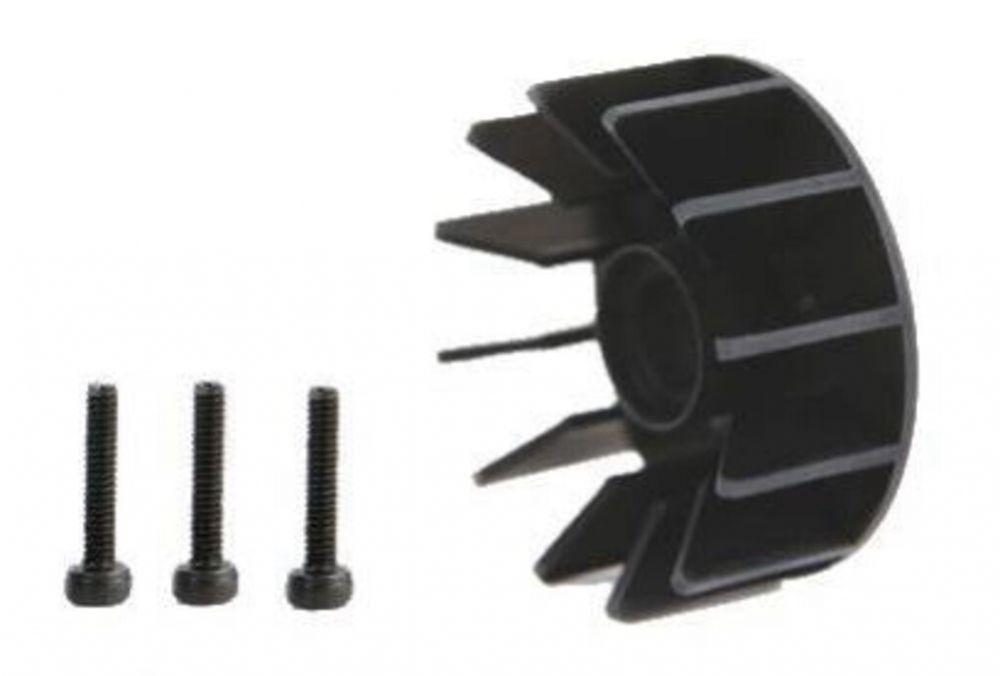

O Cooler para Motor AXI 2208 e 2212 (SKU GBH-25249) é um acessório de refrigeração para motores brushless AXI. No catálogo do fabricante, a Model Motors, a peça aparece como "Cooler for AXI", em alemão Lüfterrad (roda de ventilador) e em tcheco chladič, com o código de pedido COOL2 e a indicação de série 2208/xx, 2212/xx e 2217/xx. No cadastro desta loja o mesmo item também é chamado de dissipador. O catálogo diz que o cooler foi projetado principalmente para refrigerar melhor motores AXI usados em helicópteros e que também pode ser usado em aplicações comuns e extremas em aviões, entre outros modelos. O fabricante declara compatibilidade com o 2208 e o 2212 do nome e também com o 2217.
A AXI é a linha de motores brushless outrunner de 14 polos da Model Motors s.r.o., empresa tcheca com endereço em Hradec Králové na página de contatos do fabricante. Os motores AXI são produzidos desde 2001: o primeiro, o 2820/10, foi projetado nesse ano. Segundo o catálogo, a linha atende aeromodelos, helicópteros e barcos, e o mesmo catálogo reúne acessórios para esses motores, como conjuntos de montagem radial, suportes de hélice, caixas de redução planetárias e coolers. No motor AXI a carcaça externa gira com os ímãs, em torno do estator fixo.
Fonte: catálogo de produtos AXI em PDF (modelmotors.cz), seção de acessórios, "Cooler for AXI". O "xx" do catálogo ocupa o lugar do número de enrolamentos, que é o número depois da barra na nomenclatura do fabricante. O catálogo indica a série e não cita versão do motor.
| Motor | Declarado pela AXI para este cooler |
|---|---|
| AXI 2208/xx | Sim, série 2208/xx, 2212/xx e 2217/xx (COOL2) |
| AXI 2212/xx | Sim, mesma declaração |
| AXI 2217/xx | Sim, mesma declaração (não consta no nome deste item) |
O cooler serve também no AXI 2217? Sim. O catálogo do fabricante inclui o 2217/xx ao lado do 2208/xx e do 2212/xx na compatibilidade do cooler COOL2. O nome deste item cita só o 2208 e o 2212, mas a declaração da AXI cobre as três séries.
Para que tipo de modelo o cooler foi projetado? O catálogo da AXI diz que o cooler foi projetado principalmente para refrigerar melhor motores AXI usados em helicópteros. O mesmo texto afirma que ele pode ser usado em aplicações comuns e extremas em modelos de aviões, entre outros.
O que o manual diz sobre calor no AXI 2208 e no 2212? O manual do 2208 e do 2212 diz que o motor opera com corrente alta e produz calor, e que o superaquecimento aumenta o desgaste dos rolamentos e causa desmagnetização parcial. Segundo o manual, os ímãs de neodímio podem desmagnetizar por completo acima de 130 °C. Ele pede ar passando pelos furos da placa frontal.
Qual regra a AXI dá para a entrada e a saída de ar no modelo? O manual do 2208 e do 2212 indica que a área das entradas de ar do modelo deve ser pelo menos o dobro da área total das aberturas do motor. A saída de ar deve ser maior que a entrada, para dar espaço ao ar aquecido, que se expande.
O que significam os números 2208 e 2212? São medidas do estator, segundo a nomenclatura da AXI: os dois primeiros dígitos são o diâmetro em milímetros e os dois seguintes, o comprimento. O 2208 tem estator de 22 mm por 8 mm e o 2212, de 22 mm por 12 mm. O número depois da barra é o de enrolamentos.
Pelo nome e pela compatibilidade, o Cooler para Motor AXI 2208 e 2212, SKU GBH-25249, corresponde ao cooler COOL2 do catálogo da Model Motors para a série AXI 2208/xx, 2212/xx e 2217/xx. O fabricante o projetou principalmente para refrigerar motores AXI de helicóptero e declara uso também em aviões. Medidas, peso, material e itens que acompanham não constam no catálogo, e os dados desta página vêm do catálogo e dos manuais da AXI publicados em modelmotors.cz.
