Servo Digital Align DS450 HSD45002T

Resposta direta: o que é o Servo Digital Align DS450 (SKU GBH-231077)?

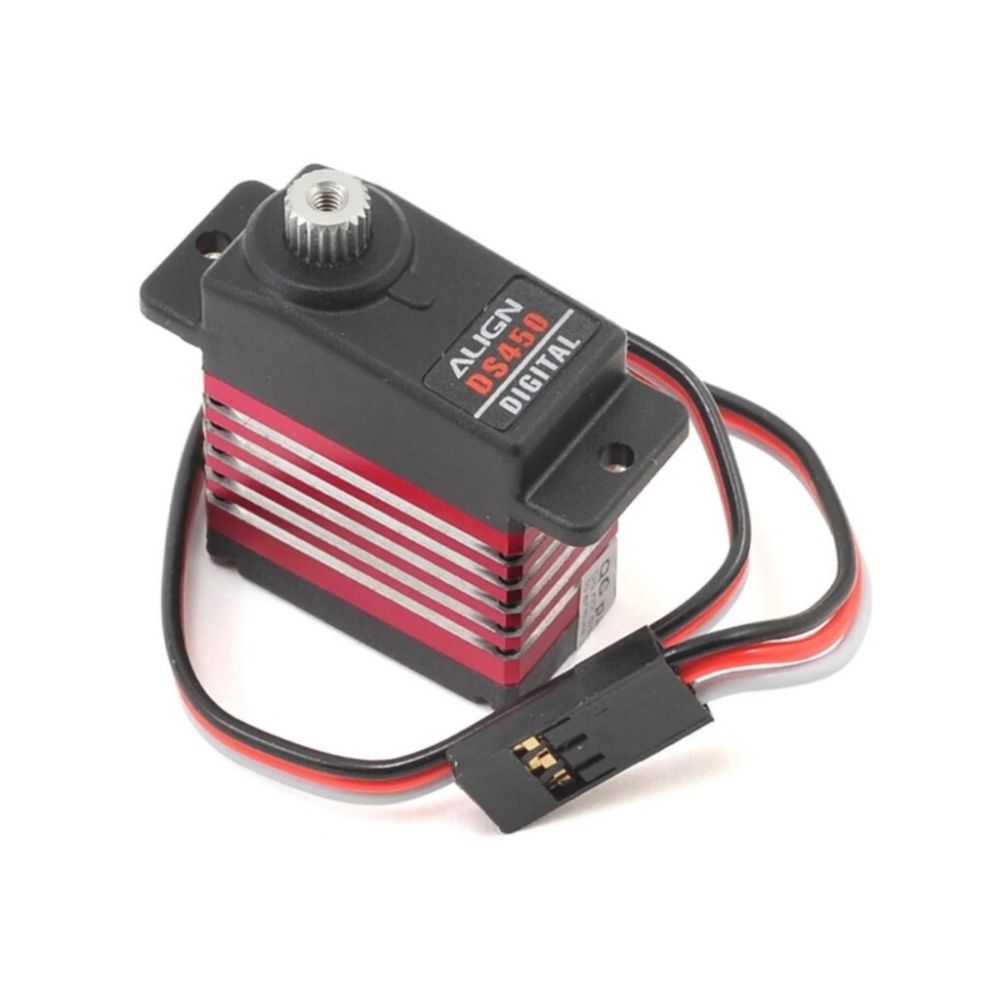

O Servo Digital Align DS450 (SKU GBH-231077) é um servo digital da Align indicado pela própria fabricante para o cíclico CCPM dos helicópteros T-REX 250 e T-REX 450. Segundo a ficha publicada pela Align em shop.align.com.tw, ele tem tensão nominal de 6,0 a 8,4 V DC, aceita sinal de controle digital e analógico e combina engrenagens de metal com engrenagens de liga composta, dentro de uma caixa intermediária em liga de alumínio. Torque e velocidade mudam com a tensão: a Align declara 3,0 kg·cm e 0,06 s/60° a 6,0 V, e 4,0 kg·cm e 0,05 s/60° a 8,4 V. O código do cadastro da loja é HSD45002T; a ficha da Align lista o DS450 como HSD45002.

Sobre a Align

A Align (ALIGN Corporation Limited) foi fundada em julho de 1984, em Fengyuan, Taichung, Taiwan, e começou fabricando motores de escova de carvão. Entrou no rádio controle em 2003, com a divisão Align RC World, e lançou em 2004 o T-REX 450XL CCPM, primeiro helicóptero da marca. Em 2006 formou a TEAM ALIGN, com pilotos internacionais de voo 3D. O catálogo de helimodelismo publicado em align.com.tw inclui servos nas famílias High Voltage Servo e Digital Servo, além de ESCs brushless, motores, pás principais em fibra de carbono e sistemas flybarless. No DS450, a Align é ao mesmo tempo a marca e a fabricante do servo.

Características

• Sinal digital e analógico: a ficha da Align informa que o servo aceita os dois tipos de sinal de controle.
• Valores por tensão: torque e velocidade são declarados separadamente para 6,0 V e 8,4 V, os dois extremos da tensão nominal, o que permite comparar com outro servo na mesma alimentação.
• Engrenagens de metal e engrenagens de liga composta no mesmo servo, ambas citadas na ficha.
• Caixa intermediária em liga de alumínio, que a Align cita como meio de dissipar o calor do servo.
• Peso e medidas declarados na lista de especificações, para conferir o espaço disponível no cíclico antes da instalação.

Compatibilidade

A ficha da Align indica o DS450 para o cíclico CCPM dos T-REX 250 e 450. No T-REX 450L 3S, a ficha determina o uso junto com o 450L Main Shaft Bearing Block, código H45B013XXW. A ficha não lista outros modelos de helicóptero, e esta página não declara compatibilidade além dessa.

Especificações

Valores declarados pela Align na ficha do DS450 (shop.align.com.tw).

1. Marca e fabricante: Align
2. Modelo: DS450 Digital Servo
3. Código do fabricante (MPN) no cadastro da loja: HSD45002T
4. Código na ficha da Align: HSD45002 (a ficha não traz a letra T final)
5. Torque de travamento (stall torque): 3,0 kg·cm a 6,0 V; 4,0 kg·cm a 8,4 V
6. Velocidade de movimento: 0,06 s/60° a 6,0 V; 0,05 s/60° a 8,4 V
7. Tensão nominal (rating voltage): DC 6,0 a 8,4 V
8. Faixa de temperatura: -20 °C a +60 °C
9. Dimensões: 23 x 12 x 31,3 mm (a ficha não informa a qual eixo corresponde cada medida)
10. Peso: 17,5 g
11. Engrenagens: metal e liga composta
12. Caixa: caixa intermediária (mid case) em liga de alumínio
13. Sinal de controle: digital e analógico

Perguntas frequentes

O que acompanha o DS450 na embalagem? A ficha da Align lista 1 servo digital DS450, 2 parafusos autoatarraxantes do tipo socket button head, 1 parafuso socket e 2 braços de servo (servo arms). Esses são os itens declarados pela Align para o produto de código HSD45002, e esta página não afirma nenhum acessório além deles.

O DS450 aceita sinal analógico além do digital? Sim. A ficha da Align informa que o servo aceita sinal de controle digital e analógico. A mesma ficha o descreve como servo para o cíclico CCPM dos T-REX 250 e 450 e declara tensão nominal de 6,0 a 8,4 V DC, faixa dentro da qual valem os valores de torque e velocidade da lista de especificações.

O torque e a velocidade do DS450 mudam com a tensão? Sim. A Align declara valores separados para 6,0 V e para 8,4 V, os extremos da tensão nominal. Em 8,4 V o torque de travamento declarado é maior e o tempo para percorrer 60° é menor do que em 6,0 V. Ao comparar com outro servo, use o valor da tensão com que o seu modelo alimenta o cíclico.

O Servo Digital Align DS450 (SKU GBH-231077, código HSD45002T no cadastro da loja) é um servo digital da Align para o cíclico CCPM dos T-REX 250 e 450, com tensão nominal de 6,0 a 8,4 V DC, engrenagens de metal e de liga composta e caixa intermediária em liga de alumínio. A fabricante declara torque e velocidade por tensão, e no T-REX 450L 3S a ficha pede o uso do 450L Main Shaft Bearing Block, código H45B013XXW. Os valores desta página vêm da ficha do DS450 em shop.align.com.tw, e a compatibilidade citada é só a que essa ficha declara.
