Garra do Rotor Principal H15H015XXT Helicóptero T-Rex 150 Align

Resposta direta: o que é a Garra do Rotor Principal H15H015XXT (SKU GBH-278454)?

A Garra do Rotor Principal H15H015XXT corresponde ao código H15H015XXW na loja de peças da Align, cuja ficha se chama 150 Main Rotor Holder. Holder é traduzido aqui como garra, e o item principal da lista é 150 Main rotor holder × 2. A lista reúne ainda quatro rolamentos 681ZZ-d2 e quatro parafusos, dois de cada tipo, 10 peças somando a lista. A compatibilidade declarada é T-REX 150/150X. A ficha traz uma linha de material, liga de alumínio 6061-T6 com usinagem CNC, que não aponta a qual item se refere, e a exigência Must with 150 Main Shaft (H15H014XXW), escrita também na ficha do eixo. A cota do rolamento aparece com valores diferentes na versão em inglês e na versão em chinês de Taiwan, e esta página reproduz as duas. Fonte: ficha do fabricante em shop.align.com.tw, products_id 6349.

Sobre a Align

A Align (ALIGN Corporation) foi fundada em julho de 1984, em Fengyuan, Taichung, Taiwan, e começou fabricando motores de escova de carvão. Segundo o histórico que a própria empresa publica, entrou no rádio controle em 2003, com a divisão Align RC World, e lançou em 2004 o T-REX 450XL CCPM, o primeiro helicóptero da marca. Em 2006 formou a TEAM ALIGN, com pilotos internacionais de voo 3D. O catálogo de peças de reposição da Align é organizado por classe de T-REX, e a classe 150 está entre elas, ao lado de 100, T15, 250, 450 e 470L, entre outras.

Características

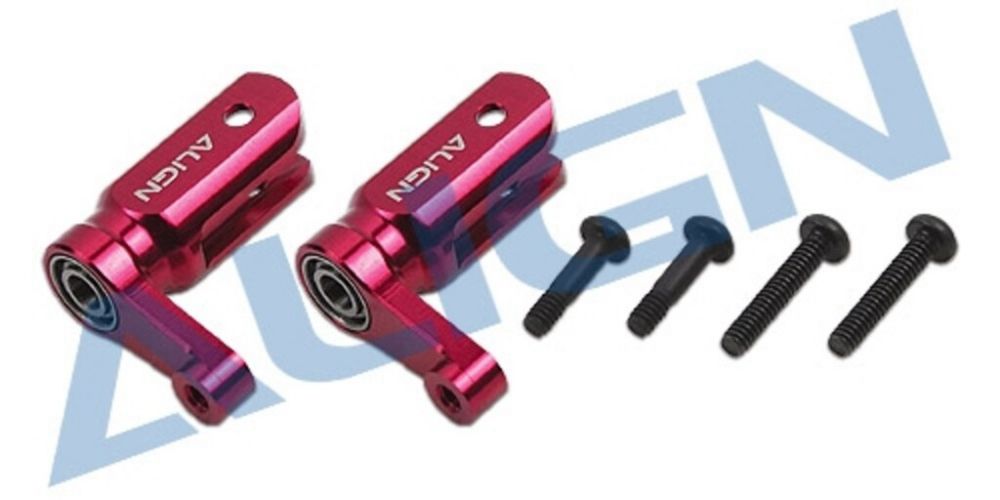

• Duas garras sob o mesmo item da lista, 150 Main rotor holder × 2; a linha de texto da ficha não traz cota para a garra.
• Rolamentos e parafusos fazem parte da lista: quatro rolamentos 681ZZ-d2 e dois tipos de parafuso, dois de cada.
• Exige o eixo principal 150 de código H15H014XXW, e a ficha desse eixo exige as garras de volta.
• Compatibilidade declarada na linha Use for: T-REX 150/150X.
• Linha de material da ficha: liga de alumínio 6061-T6 processada em CNC, sem indicar a qual item se refere.
• A ficha traz um desenho de cotas que compara esta garra com a de código H15H002XXT.

Compatibilidade e peça exigida

Fonte: ficha H15H015XXW da Align, nas versões em inglês e em chinês de Taiwan. A linha Use for T-REX 150/150X. é a única de compatibilidade nas duas versões; a versão em inglês não traz Suitable for, Apply for, Use with, Replacement nem If use. A exigência é Must with 150 Main Shaft (H15H014XXW), em português, deve ser usada com o eixo principal 150 de código H15H014XXW. A ficha desse eixo responde com Must with 150 Main Rotor Holder (H15H015XXW), de modo que a exigência está escrita nas duas pontas. A Align não explica o motivo. O eixo é vendido aqui como Eixo Principal H15H014XXT.

Especificações

1. Marca do helicóptero: T-REX, linha da Align.
2. Fabricante da peça: Align.
3. Código do fabricante (mpn): H15H015XXW na loja da Align. O desenho da ficha imprime H15H015XXT, forma que o nosso cadastro usa.
4. Compatibilidade declarada: T-REX 150/150X.
5. Peça exigida: eixo principal 150, código H15H014XXW.
6. Material: liga de alumínio 6061-T6, processada em CNC, conforme linha da ficha que não indica a qual item se refere.
7. Peças da lista: 10, somando 2 garras, 4 rolamentos e 4 parafusos (soma feita a partir da lista).
8. Desenho de cotas da ficha (arquivo H15H015XXW-L2.jpg, em mm): para o H15H015XXT as setas marcam 16, 13,2 e 8,4, mais um ângulo de 80°; para o H15H002XXT, 16, 12 e 7,5. A legenda não diz o que cada seta mede, e a leitura das setas é da loja. A ficha não explica a relação entre os dois códigos. O H15H002XXT é outra garra, vendida aqui.
9. Fonte: ficha do fabricante, shop.align.com.tw, products_id 6349.

Itens da ficha e cota do rolamento

Nas duas versões da ficha, o rolamento tem o mesmo modelo e a mesma quantidade. Mudam o segundo e o terceiro valores da cota: 6 contra 4.5 e 2.6 contra 2. A ficha não rotula o que cada valor mede e não diz qual das duas versões vale, por isso a página reproduz as duas, sem escolher.

Perguntas frequentes

Esta garra serve no T-REX 150X, ou só no 150? A linha de compatibilidade da ficha diz Use for T-REX 150/150X., nas versões em inglês e em chinês, ou seja, 150 e 150X. A ficha do eixo H15H014XXW, citada como peça exigida, declara a mesma classe, 150/150X. A Align não traz outra linha de compatibilidade para esta peça.

O eixo principal vem junto com as garras? O eixo não consta na lista da ficha, que tem quatro itens: garras, rolamentos e dois tipos de parafuso. A ficha exige o eixo H15H014XXW (Must with), e a ficha do eixo exige as garras de volta. O eixo é vendido aqui como Eixo Principal H15H014XXT.

Qual é a medida do rolamento 681ZZ-d2 da lista? A Align escreveu duas cotas. Em inglês: 681ZZ-d2 Bearing × 4(Φ2xΦ6x2.6mm). Em chinês de Taiwan, o mesmo item aparece com (Φ2xΦ4.5x2mm). A quantidade, 4, e o modelo coincidem, e a diferença está no segundo e no terceiro valores. A ficha não diz qual vale nem o que cada valor mede.

De que material é a peça? A ficha traz a linha 6061-T6 Aluminum alloy material and CNC processed., em português liga de alumínio 6061-T6 processada em CNC. A linha vem antes da lista de itens e não aponta item algum, por isso a página não a atribui a uma peça específica. A ficha não declara peso nem cor.

A Garra do Rotor Principal H15H015XXT (SKU GBH-278454) é a peça da Align para T-REX 150/150X cuja ficha, de código H15H015XXW, lista duas garras, quatro rolamentos 681ZZ-d2 e quatro parafusos, 10 peças somando a lista. A ficha exige o eixo principal 150 H15H014XXW, que a ficha do eixo também exige de volta, registra a liga de alumínio 6061-T6 em linha sem item e traz duas cotas diferentes para o rolamento, nas versões em inglês e em chinês, que esta página mantém lado a lado. Fonte: shop.align.com.tw, products_id 6349.
