Kill Switch de Ignição SP 06 Opto 15V/6A Jeti Model J-SP06-O

Resposta direta: o que é o SP 06 Opto J-SP06-O da Jeti model (SKU GBH-361026)?

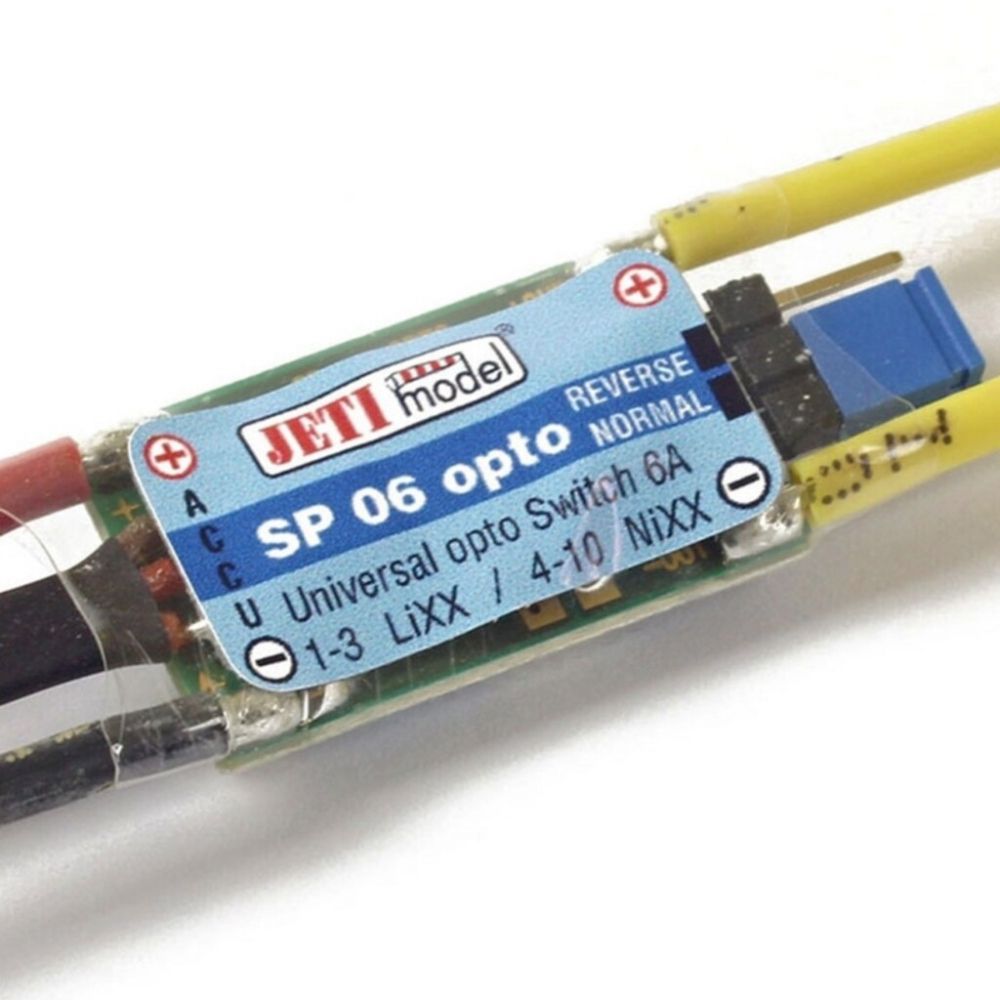

O SP 06 Opto, código J-SP06-O, é um interruptor eletrônico da Jeti model. Ele liga e desliga uma carga a partir do pulso que o receptor envia por uma saída de servo, e a tensão a chavear entra pelas entradas marcadas do lado ACCU. A Jeti o descreve para funções auxiliares, como aquecimento de vela incandescente a bordo e iluminação em aviões, barcos e carros de modelismo, com cargas resistivas, indutivas ou capacitivas. A corrente contínua declarada é de 6 A, com pico de 10 A por até 30 segundos, e a tensão chaveada vai de 3,5 a 16 V. Kill switch é o termo do hobby para o interruptor que corta a ignição de um motor a combustão por comando do rádio; a página e o manual da Jeti para este modelo não citam ignição.

Sobre a Jeti Model

A Jeti Model é a JETI model s.r.o., empresa de Příbor, na República Tcheca. O site da própria empresa situa a origem entre 1993 e 1994, com o primeiro controlador eletrônico, e a forma de s.r.o. desde 2004. A Jeti fabrica transmissores, receptores, telemetria, controladores de velocidade, reguladores de tensão e BEC, baterias de receptor e interruptores eletrônicos. Tem também um sistema próprio de rádio em 2,4 GHz, o Duplex, cujo desenvolvimento a empresa situa em 2007 e 2008. O SP 06 Opto consta no catálogo de interruptores eletrônicos da Jeti com o código J-SP06-O.

Características

• Corrente contínua de 6 A e pico de 10 A por até 30 segundos, os valores que delimitam a carga a ligar; a página e o manual da Jeti trazem os mesmos números.
• Resistência de 0,005 ohm no estado de condução, segundo o manual.
• Ponto de comutação ajustável por trimmer dentro da faixa de pulso de 1 ms a 2 ms enviada pelo receptor, conforme o manual.
• LED no próprio interruptor: aceso indica interruptor ligado, de acordo com o manual.
• Parte de comando alimentada pelo receptor, na faixa de 3,5 a 8,4 V, segundo o manual.
• Temperatura de operação de -10 a +70 °C.

Especificações

Valores declarados pela Jeti model na página do SP 06 OPTO e no manual do SP 06 e SP 06 OPTO em inglês, ambos em jetimodel.com.

1. Fabricante: JETI model s.r.o., Příbor, República Tcheca. Código do fabricante: J-SP06-O.
2. Corrente contínua: 6 A. Corrente de pico: 10 A, no máximo por 30 segundos.
3. Tensão chaveada: 3,5 a 16 V, equivalente a 3 a 10 células NiXX ou 1 a 3 células LiXX, segundo o manual. A página da Jeti lista 0 a 16 V como faixa recomendada; como as duas fontes divergem no limite inferior, este texto usa a do manual, a mais restritiva. O máximo é 16 V nas duas.
4. Alimentação da parte de comando, vinda do receptor: 3,5 a 8,4 V.
5. Faixa de ajuste do trimmer: pulso de 1 ms a 2 ms.
6. Resistência em condução: 0,005 ohm.
7. Temperatura de operação: -10 a +70 °C.
8. Peso: 9 g na página da Jeti; o manual registra "9 g (3 g)" sem explicar o valor entre parênteses.
9. Dimensões: 27 x 15 x 5 mm.
10. Telemetria: não, segundo a página da Jeti.
11. Material: a Jeti não informa.

Compatibilidade e limites declarados

• Modelos: a Jeti indica aviões, barcos e carros de modelismo, em funções auxiliares como aquecimento de vela incandescente e iluminação.
• Cargas: resistivas, indutivas ou capacitivas, segundo a página e o manual.
• Bateria da tensão chaveada: 3 a 10 células NiXX ou 1 a 3 células LiXX, dentro de 3,5 a 16 V, conforme o manual.
• Receptor: ligação por conector JR a uma saída do receptor. A ficha não nomeia sistema de rádio nem receptor para este modelo; a compatibilidade com o Duplex da Jeti ou com rádios de outras marcas não é declarada.

Não constam na página nem nos manuais consultados: o comportamento do interruptor em caso de perda de sinal do rádio, o material do corpo e uma lista de rádios ou receptores compatíveis.

Perguntas frequentes

O que significa 15V/6A no título? O 6 A é a corrente contínua declarada pela Jeti; o pico é de 10 A por até 30 segundos. Na tensão, o manual indica 3,5 a 16 V de tensão chaveada (3 a 10 células NiXX ou 1 a 3 células LiXX), com máximo de 16 V; o valor de 15 V do título não consta na página nem no manual.

O que significa Opto no nome? Em eletrônica, opto remete ao optoacoplador, componente que transmite sinal entre dois circuitos por meio de luz. A Jeti não explica o que o sufixo indica neste modelo. Na tabela técnica do manual, a única diferença entre o SP 06 e o SP 06 Opto está na tensão chaveada: 0 a 16 V no SP 06 e 3,5 a 16 V no Opto.

Qual a diferença entre o SP 06 Opto e o SP 15 OPTO? A Jeti descreve o SP 15 OPTO (J-SP-15-O) como projetado para a ignição de motores a gasolina de aeromodelos. Ele declara 10 A contínuos entre 5 e 8 V (2S) e 15 A entre 8 e 16 V (3S), pesa 24 g e mede 51 x 26 x 5 mm. O SP 06 Opto tem 6 A contínuos, 9 g e 27 x 15 x 5 mm, e a Jeti não o cita para ignição.

Como o SP 06 Opto é comandado e como mostra o estado? O comando vem de uma saída de servo do receptor, por conector JR, e o ponto de comutação se ajusta por trimmer na faixa de 1 ms a 2 ms. Um LED no próprio interruptor indica o estado: aceso significa ligado. A Jeti lista a telemetria deste modelo como "No".

O SP 06 Opto, SKU GBH-361026, é o interruptor eletrônico da Jeti model com código J-SP06-O: 6 A contínuos, 10 A de pico por até 30 segundos, tensão chaveada de 3,5 a 16 V, comando por saída de servo do receptor e LED indicador de estado. A Jeti o descreve para funções auxiliares, como vela incandescente e iluminação, e não para ignição; para ignição de motores a gasolina, a Jeti descreve o SP 15 OPTO, que é outro modelo. As fontes são a página do produto e o manual do SP 06 e SP 06 OPTO no site da Jeti.
