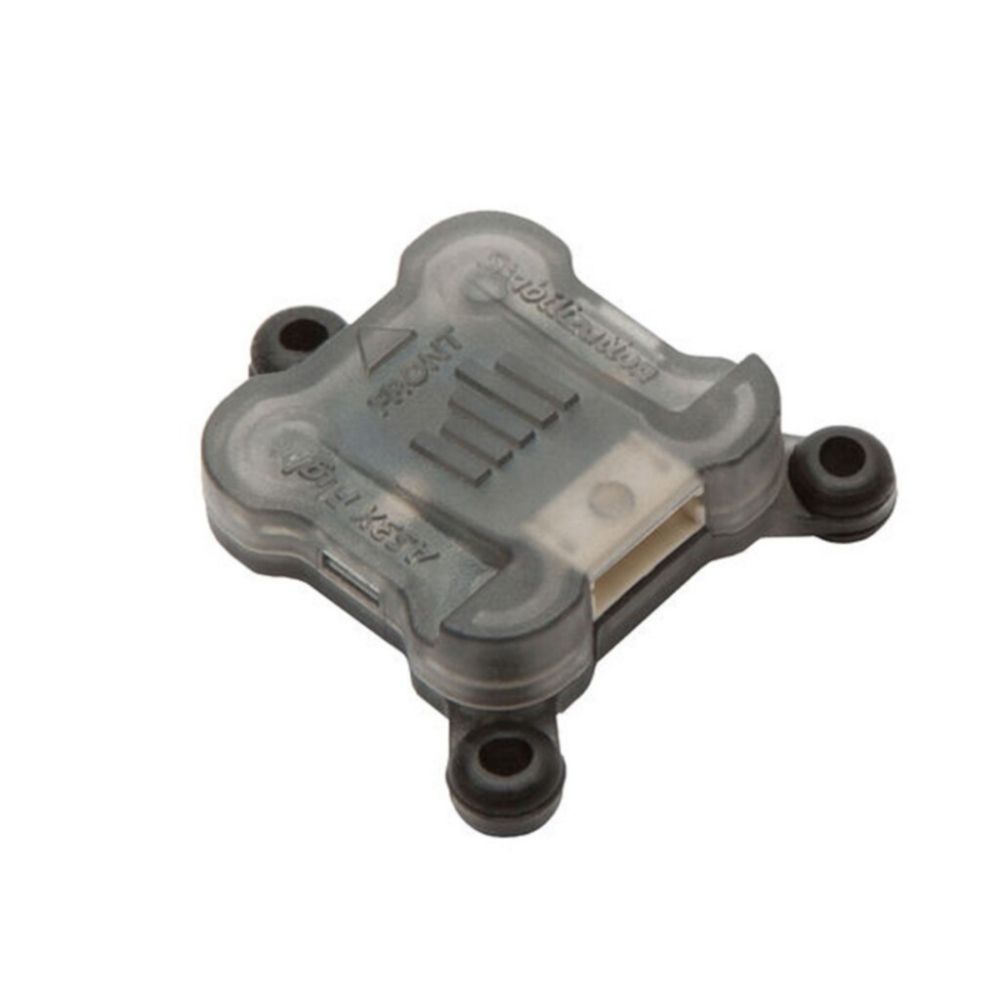

Módulo de Estabilização AS3X Spektrum AS3000 SPMAS3000 Aero

Resposta direta: o que é o Módulo de Estabilização AS3X Spektrum AS3000 (SKU GBH-360708)?

O Spektrum AS3000 (código SPMAS3000, SKU GBH-360708) é um módulo que adiciona a tecnologia AS3X de estabilização de voo a aeromodelos com receptor Spektrum PowerSafe, a linha de receptores com telemetria citada no manual. Ele não opera sozinho: liga-se por cabo à porta Sensor do receptor, é alimentado por ele, sem bateria dedicada, e é programado pelo rádio com a Forward Programming da Spektrum, sem computador nem celular. Os receptores que a FAQ da ficha da Horizon declara compatíveis são o AR12310T e o AR20310T, e o rádio precisa ser Spektrum G2 com Forward Programming. No manual, o tipo declarado é AS3X Stability Module; a ficha lista telemetria de variômetro, força G, altitude e taxa de giro.

Sobre a Spektrum

A Spektrum é marca do grupo Horizon Hobby, fundado em 1985 e sediado em Champaign, Illinois, nos Estados Unidos. A marca apresentou a tecnologia 2.4GHz DSM em outubro de 2004, na feira iHobby Expo, em Rosemont, Illinois; os primeiros produtos foram módulos para transmissores JR, KO Propo, HiTec, Airtronics e Futaba já existentes. O DX3, primeiro transmissor 2.4GHz all-in-one, saiu em maio de 2005, e o DX6 no fim do mesmo ano. A Spektrum fabrica transmissores, receptores, servos, ESCs, motores, telemetria, baterias e carregadores, e entre as tecnologias que nomeia estão DSMX, DSM2, DSMR e AS3X.

Características

• Ligação por um cabo, da porta Sensor do receptor à porta traseira do módulo; a alimentação vem do receptor, sem bateria dedicada. A ficha cita isolamento de vibração integrado, sem fita de espuma.
• Programação pelo menu do rádio (Forward Programming, em Integrated Stabilization, etapa First Time Setup), sem computador nem celular; segundo a ficha, o módulo se configura conforme o modelo cadastrado no rádio.
• Ganho ajustável em voo pelo knob ou slider do rádio, e o canal de ganho pode ser separado em canais próprios para roll, pitch e yaw, conforme o manual.
• Heading hold opcional, ligado ou desligado por eixo, e prioridade de manche (stick priority) ajustável de forma independente nos três eixos.
• Controle de giro independente para a roda do nariz, com ganho próprio e canal de recolhimento do trem: com o trem recolhido o ganho é desligado, e um atraso de 0 a 20 segundos espera o trem estender. A ficha descreve essa função como correção de direção no solo.
• Taxa de quadros selecionável em 22 ms, 11 ms e 5,5 ms, com 22 ms como padrão.

Compatibilidade

A tabela formal de compatibilidade da ficha da Horizon vem vazia. As informações abaixo vêm do texto da ficha (Overview, Key Features e FAQ) e do manual SPMAS3000-Manual-EN, ambos da Horizon.

O que o AS3X faz neste módulo, segundo a Horizon

A ficha diz que o módulo adiciona a tecnologia AS3X ao receptor. O manual descreve o controle por ganho em três eixos (roll, pitch e yaw): o tipo de modelo, Sport/Scale ou 3D, preenche os ganhos máximos de cada eixo, e o canal de ganho do rádio aumenta ou reduz os ganhos. A prioridade de manche reduz o ganho conforme o manche se afasta do centro: o padrão é 160, que leva o ganho a zero com 40% de curso do manche, e o máximo é 200, que o leva a zero logo fora do centro. Nem a ficha nem o manual descrevem o que o sistema corrige em cada situação de voo nem seus limites, e este texto não promete resultado de voo.

Requisitos e limites de instalação declarados pela Horizon

• Vínculo: o receptor PowerSafe com Forward Programming deve estar vinculado (bind) a um rádio com Forward Programming antes da instalação do módulo.
• Ordem: o manual manda voar e acertar os trims do avião antes de configurar o módulo, e diz para não continuar a configuração se o modelo ainda não foi voado e ajustado.
• Fixação: montar firme, em superfície plana e lisa, com o módulo plano e alinhado com nariz e cauda. São 8 orientações possíveis, e a orientação escolhida no menu deve coincidir com a montada. O manual avisa para não montar o sensor perpendicular à trajetória de voo.
• Reconfiguração: qualquer mudança no setup do modelo exige refazer o First Time Setup, e mudanças de curso (travel), curso absoluto ou reversão de servo pedem o Relearn Travel and Reverse.
• Heading hold: vem desligado e é ativado por eixo. Com ele ativo é preciso valor negativo no canal de ganho (positivo é giroscópio, negativo é heading); no eixo yaw o modelo passa a exigir leme para girar (proverse yaw), e o aileron resulta só em rolagem.
• Teste de direção: antes de voar, o manual manda levantar ou inclinar o avião e conferir se o AS3X move profundor, aileron e leme no sentido certo; se não, é preciso inverter o ganho.
• Reset: o Factory Reset apaga todas as configurações do receptor e do AS3000.

Especificações

1. Tipo: AS3X Stability Module (manual da Horizon).
2. Fabricante: Spektrum, marca do grupo Horizon Hobby, LLC.
3. Código do fabricante (MPN): SPMAS3000.
4. Dimensões declaradas pela ficha da Horizon: comprimento 25,87 mm, largura 25,87 mm, altura 9,29 mm. O manual arredonda para 25,9 x 25,9 x 9,3 mm (largura x comprimento x altura).
5. Peso declarado pela ficha da Horizon: 2,83 g. O manual indica 2,8 g.
6. Faixa de tensão de entrada: 3,5 a 9,6 V (manual da Horizon).
7. Taxa de quadros: 22 ms, 11 ms e 5,5 ms; 11 ms e 5,5 ms somente com servos digitais (manual da Horizon).
8. Orientações de montagem: 8 (manual da Horizon).

Perguntas frequentes

Com quais receptores o AS3000 funciona? O AS3000 é feito para receptores Spektrum PowerSafe com telemetria. A FAQ da ficha da Horizon diz que ele é compatível somente com o AR12310T e o AR20310T. O AR9140T aparece como compatível no Overview, nos Key Features e no manual, mas não nas respostas da FAQ, e por isso esta página não o lista como compatível.

O AS3000 serve nos receptores AR8020T, AR9030T e AR10100T? O AS3000 é compatível com o AR12310T e o AR20310T. Para o AR8020T, a FAQ da ficha responde que não há compatibilidade e cita o AR8360T, receptor de 8 canais com estabilidade integrada. Para o AR9030T e o AR10100T, as respostas repetem que o módulo é compatível apenas com o AR12310T e o AR20310T.

Qual rádio é preciso para configurar o módulo? O módulo precisa de um rádio Spektrum G2 com Forward Programming. Os Key Features citam o iX12, o iX20, o DX18G1 e o DX6 G3. Para o DX9, a ficha diz que pode ser necessária uma atualização, mas que ele programa o módulo. O manual pede o software Spektrum AirWare mais recente no rádio antes de usar a Forward Programming.

Quais servos aceitam as taxas de quadros de 11 ms e 5,5 ms? O módulo oferece 22 ms, 11 ms e 5,5 ms de taxa de quadros. O manual manda usar 11 ms e 5,5 ms somente com servos digitais; 22 ms é o padrão e, segundo o manual, serve à maioria dos aviões. Em 5,5 ms, servos que não suportam a taxa podem tremer e ter vida útil menor.

O Módulo de Estabilização AS3X Spektrum AS3000, SKU GBH-360708 e código SPMAS3000, é um módulo da linha Spektrum para aeromodelos com receptor PowerSafe AR12310T ou AR20310T, programado pelo rádio Spektrum G2 com Forward Programming. A compra depende de três itens que a Horizon declara na ficha e no manual: o receptor, o rádio e a configuração feita depois que o avião já voou e foi ajustado. Medidas, peso, tensão de entrada e taxas de quadros estão na lista de especificações acima, com a fonte de cada valor.
