Parafuso Parts Align E1 HE1Z002XXT

Resposta direta: o que é o Parafuso Parts Align E1 (SKU GBH-354257)?

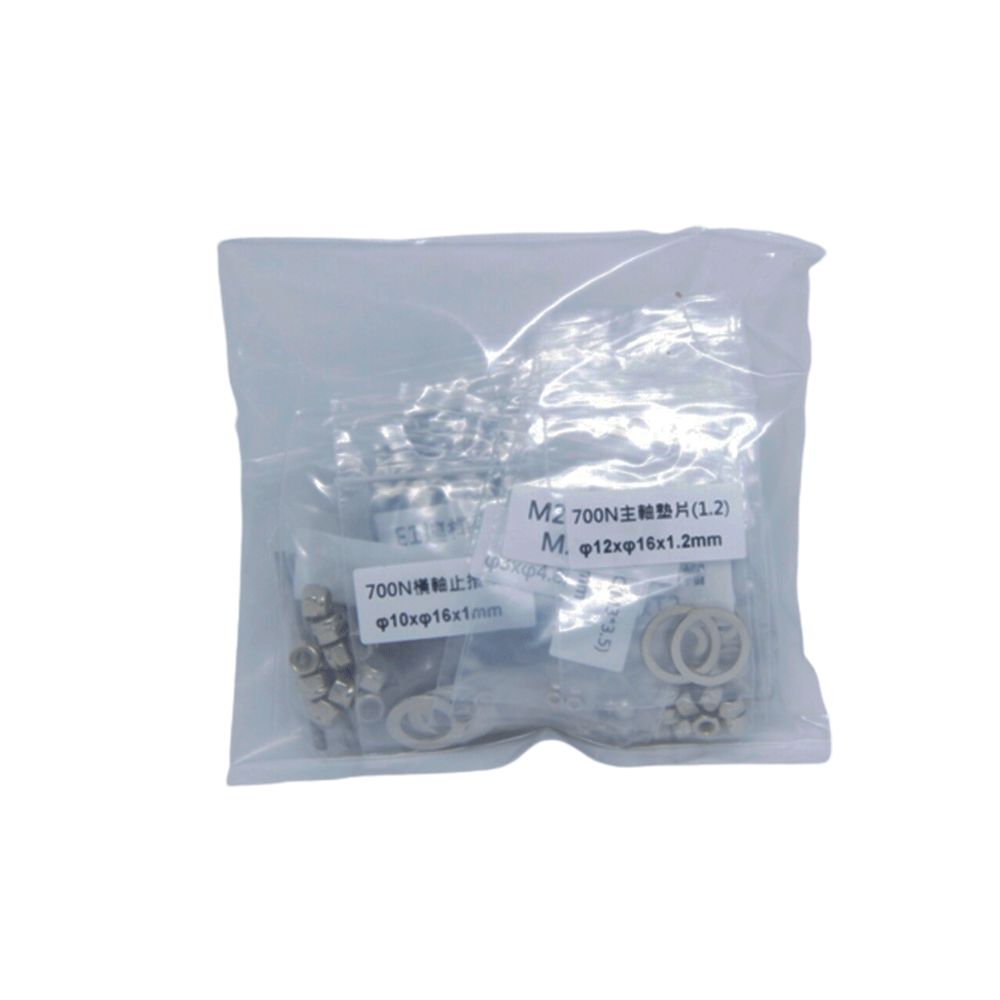

É um pacote de peças de reposição de parafusaria para o helicóptero agrícola ALIGN E1: 709 peças em 73 linhas de item, soma deste catálogo a partir da ficha do fabricante, lida em inglês e em chinês tradicional em 31/10/2026. As quatro seções são da própria ficha: parafusos, 517 peças em 48 linhas; porcas, 38 em 4 linhas; arruelas, 64 em 11 linhas; hastes e rótulas, 90 em 10 linhas. O título da ficha em inglês diz "Screw Parts"; o título em chinês traz a expressão de pacote de peças de reposição (leitura nossa). O fabricante publica o item como HE1Z002XXW; este catálogo o vende como HE1Z002XXT, e esta página não afirma que os dois códigos sejam o mesmo. A ficha não declara o material de nenhuma das 709 peças.

Sobre a Align

A Align é a ALIGN Corporation, de Fengyuan, Taichung, Taiwan, segundo o perfil institucional publicado pela própria empresa. A linha do tempo desse perfil registra o ALIGN E1, lançado em 2017, como o primeiro helicóptero agrícola de Taiwan. A empresa declara ainda produzir peças em fibra de carbono, usinagem CNC de metal e injeção de plástico. A ficha usada nesta página foi lida na loja do fabricante, nas versões em inglês e em chinês tradicional, em 31/10/2026.

Características

• A lista completa está abaixo: as 73 linhas da ficha, cada uma com nome, quantidade e medida, para conferir a peça que se quer repor.
• Parafusos em 48 linhas, de M2 a M6, com sextavado interno, cabeças abaulada e chata, versões com colar, autoatarraxantes (medidas com prefixo T, de T2 a T4), uma linha Nylok e prisioneiros M4.
• Porcas em 4 linhas (M2, M3, M4 e M5). Nas de M3, M4 e M5 o nome em chinês declara porca antirretorno; o nome em inglês diz só porca.
• Arruelas em 11 linhas, 64 peças, a seção inclui espaçadores de eixo; a ficha traz a cota de cada uma em três valores, com o símbolo Φ.
• Hastes e rótulas em 10 linhas, 90 peças: haste A de M3x41mm, rótulas Φ5 e os itens E1 Ball Link e E1 Linkage Rod Holder, 24 unidades de cada.
• Compatibilidade declarada somente com o ALIGN E1, nas duas versões da ficha.

Compatibilidade

Declarada pelo fabricante: ALIGN E1, na primeira linha da ficha, escrita uma vez, em inglês ("Suitable for ALIGN E1") e em chinês tradicional, com a mesma indicação. O E1 é o helicóptero agrícola da Align. Não é declarada compatibilidade com nenhum outro aparelho.

Atenção aos prefixos: os nomes das peças trazem códigos como 700N, 700E, 700X, 550E e 700 (por exemplo, "700N Feathering Shaft Washer" e "550E Main Shaft Spacer(0.5)"). Esta página os lê como nomenclatura de peça da Align dentro do nome do item, e não como lista de aparelhos compatíveis: a ficha não os apresenta como compatibilidade. A compatibilidade declarada é só o ALIGN E1.

Conteúdo completo do pacote: 73 linhas

A ficha escreve o nome do grupo na primeira linha e, nas seguintes, repete só quantidade e medida; aqui o nome está repetido em cada linha, para leitura. Quantidades e medidas são idênticas nas duas línguas, conferidas linha a linha em 31/10/2026. As medidas estão copiadas como a ficha as escreve (por exemplo M2.5x6mm), sem rótulo que diga qual número é diâmetro e qual é comprimento. Os totais por seção são soma deste catálogo.

O fabricante publica os títulos de seção (parafusos, porcas, arruelas, hastes e rótulas) grudados no fim do último item da seção anterior, na mesma linha: o último parafuso, o último item de porca e o último espaçador de arruela trazem, cada um, o título da seção seguinte colado ao final. Essas três linhas são item e cabeçalho ao mesmo tempo, e por isso a contagem foi feita item a item, e não por linha de texto.

Como ler os nomes em inglês (leitura nossa): Socket é sextavado interno; Button Head, cabeça abaulada; Flat Head, cabeça chata; Collar, com colar; Self Tapping, autoatarraxante; Nut, porca; Washer, arruela; Spacer, espaçador; Linkage Rod, haste de ligação; Linkage Ball, rótula de haste. O prefixo T nas medidas aparece nos autoatarraxantes, e a ficha não o explica.

Parafusos: 48 linhas, 517 peças (soma deste catálogo)

Porcas: 4 linhas, 38 peças (soma deste catálogo)

Arruelas: 11 linhas, 64 peças (soma deste catálogo)

Hastes e rótulas: 10 linhas, 90 peças (soma deste catálogo)

Soma das quatro seções: 517 + 38 + 64 + 90 = 709 peças em 73 linhas, soma deste catálogo.

Onde a ficha em inglês e a ficha em chinês divergem

São cinco pontos. Em quatro deles o chinês diz mais que o inglês. As traduções do chinês são leitura nossa, e a página publica as duas versões sem escolher entre elas.

Uma linha com duas medidas: Special Collar Screw

A linha 3 dos parafusos traz, na mesma linha, "Special Collar Screw(M3x6.5) x 8 (M3x9.5mm)": M3x6.5 no nome e M3x9.5mm na especificação, em 8 unidades. Duas medidas para um parafuso só. A ficha em chinês escreve as mesmas duas medidas. A ficha não resolve a diferença, e esta página não escolhe uma delas nem a explica.

Especificações

1. Código deste catálogo: HE1Z002XXT.
2. Código com que o fabricante publica o item, consulta de 31/10/2026: HE1Z002XXW. Equivalência entre os dois códigos não afirmada.
3. Compatibilidade declarada: ALIGN E1.
4. Conteúdo: 709 peças em 73 linhas (soma deste catálogo): 517 parafusos em 48 linhas, 38 porcas em 4, 64 arruelas em 11 e 90 hastes e rótulas em 10.
5. Material: a ficha não declara o material de nenhuma das 709 peças, em inglês nem em chinês. Esta página não afirma aço, inox, alumínio nem titânio.
6. Medidas: declaradas pelo fabricante linha a linha, nas tabelas acima, sem rótulo de diâmetro e comprimento. M4 Nut e M5 Nut vêm sem espessura, enquanto M2 Hex Nut (T1.5mm) e M3 Nut (T2mm) têm.
7. Não declarados na ficha: peso do pacote, acabamento ou tratamento das peças, torque, embalagem (sachê, cartela) e se o pacote cobre o aparelho inteiro ou só uma parte dele.
8. Não constam na ficha: ferramentas e o helicóptero.

Perguntas frequentes

O parafuso que quebrei está neste pacote? A ficha lista 48 linhas de parafuso, 517 peças (soma deste catálogo), cada uma com tipo, quantidade e medida; a tabela de parafusos acima é a lista completa. Compare o tipo (cabeça abaulada, chata, com colar, autoatarraxante, Nylok, prisioneiro) e a medida, não só a medida: M3x8mm aparece em quatro linhas de tipos diferentes, e M2.5x8mm também. A ficha não diz em que ponto do E1 cada parafuso entra; a conferência é feita com a peça em mãos.

Quantas peças vêm no pacote e de que tipo? São 709 peças em 73 linhas de item, soma deste catálogo a partir das quantidades da ficha: 517 parafusos (48 linhas), 38 porcas (4 linhas), 64 arruelas (11 linhas, a seção inclui espaçadores) e 90 entre hastes e rótulas (10 linhas). As quatro seções são as da ficha do fabricante, lida em 31/10/2026. A ficha não lista ferramentas nem o helicóptero.

Os códigos 700N, 700E, 700X e 550E nos nomes das peças indicam outros helicópteros compatíveis? Não. A compatibilidade declarada é somente o ALIGN E1, escrita uma vez, na primeira linha da ficha, em inglês e em chinês. Os códigos aparecem dentro dos nomes de peça, como em "700N Feathering Shaft Washer", e esta página os lê como nomenclatura de peça da Align, não como lista de aparelhos. Para qualquer outro modelo a ficha não declara compatibilidade.

As porcas M3, M4 e M5 são antirretorno? A ficha tem quatro porcas, 38 peças. Em inglês, M3 Nut, M4 Nut e M5 Nut aparecem só como porca; em chinês, os três nomes declaram porca antirretorno (autoblocante), leitura nossa da tradução. A M2 Hex Nut é sextavada comum nas duas línguas. O inglês marca Nylok no parafuso e não marcou nas porcas, então a divergência é da própria ficha, e as duas leituras ficam publicadas sem escolha.

O Special Collar Screw é M3x6.5 ou M3x9.5mm? São 8 unidades, e a mesma linha traz as duas medidas: M3x6.5 no nome e M3x9.5mm na especificação, igual em inglês e em chinês. A ficha não resolve qual das duas vale nem explica a diferença, e esta página não escolhe. Quem precisa da cota exata confere a peça em mãos.

Qual é o código desta peça? Este catálogo vende o item com o código HE1Z002XXT. O fabricante publica a ficha consultada em 31/10/2026 sob o código HE1Z002XXW, em inglês e em chinês. Esta página não afirma que os dois códigos sejam o mesmo; a identificação se apoia no nome da ficha, E1 Screw Parts, e na compatibilidade declarada com o ALIGN E1.

O Parafuso Parts Align E1 (SKU GBH-354257) reúne, segundo a ficha do fabricante lida em 31/10/2026, 709 peças de reposição em 73 linhas para o ALIGN E1: 517 parafusos, 38 porcas, 64 arruelas e 90 hastes e rótulas, soma deste catálogo. O fabricante publica o item como HE1Z002XXW; este catálogo o vende como HE1Z002XXT. Material, peso do pacote, acabamento, torque e embalagem não são declarados, e os códigos 700N, 700E, 700X e 550E nos nomes das peças não são lista de aparelhos compatíveis.
