Peça Align Mr OSD + FPV Video TX HED00001T

Resposta direta: o que é o OSD+FPV Video Transmitter HED00001T (SKU GBH-185028)?

É um módulo único da Align que reúne duas funções no mesmo corpo: o OSD, que sobrepõe dados de voo à imagem de vídeo, e o transmissor de vídeo FPV. A Align cataloga o item como OSD+FPV Video Transmitter (1.5W), código HED00001. O código do nosso cadastro, HED00001T, tem um T a mais no final, e o SKU da loja é GBH-185028. Segundo a página do produto na Align, ele tem 32 canais selecionáveis, potência de transmissão de 1.5W e entrada de DC12V (3S), e é indicado para os multirrotores M470, M480L e M690L, em conjunto com o controlador APS-M, a unidade PCU e um gimbal G2 ou G3.

Sobre a Align

A Align (ALIGN Corporation Limited) foi fundada em julho de 1984 em Fengyuan, Taichung, Taiwan, e começou fabricando motores de escova de carvão. Entrou no rádio controle em 2003, com a divisão Align RC World, e em 2004 lançou o T-REX 450XL CCPM, seu primeiro helicóptero. Na página institucional, a empresa também lista drones de aerofotografia e missão (M3, M460, M490 e M4P) e drones agrícolas (M4T12 e M6T22), além de peças em fibra de carbono e usinagem CNC.

Características

• Um módulo, duas funções: o OSD e o transmissor de vídeo estão na mesma unidade, que o manual da Align mostra com as portas AV IN, PCU e Mini USB no corpo.
• Seleção de canal no próprio módulo: o manual identifica uma chave CH e uma chave FR e um monitor de banda de frequência.
• Proporção de tela do OSD: o programa OSD V1.3 permite ajustar a exibição em 4:3 ou 16:9, segundo as notas de versão da Align.
• Fixação por fita dupla face: a fita vem no conteúdo listado pela Align e pode ser recortada; o manual orienta posicionar as portas de ligação voltadas para o nariz da aeronave.

Compatibilidade e requisitos

Fontes: página do produto em shop.align.com.tw e manual G20486, ambos da Align.

• Modelos indicados: a página da Align escreve "Suitable for M470 / M480L / M690L". Nenhum outro modelo é declarado.
• Itens exigidos em conjunto: a página escreve "Must with APS-M Flight Control System, PCU Power Control Unit Set, G2/G3 Gimbal". No manual, o APS-M (HEGAPS04) e a PCU (HEBPCU01) aparecem como equipamento opcional, e o diagrama de ligação mostra o conjunto de gimbal G3-GH ou G3-5D (RGG301X e RGG302X).
• Versão de programa: a página de download da Align apresenta o programa OSD V1.3 como compatível com o programa APS-M V2.2.
• Antena: o manual avisa que, antes de ligar, a antena precisa estar instalada e rosqueada no módulo; sem ela, a Align indica que o módulo de transmissão queima. A lista de conteúdo da Align não inclui antena.

Especificações

Valores declarados pela Align, no manual G20486 e na página do produto; a potência e as antenas constam só na página.

1. Fabricante: Align
2. Código Align: HED00001; código do cadastro: HED00001T
3. Canais selecionáveis: 32 CH
4. Potência de transmissão: 1.5W
5. Tensão de entrada: DC12V (3S)
6. Temperatura de operação: -20 °C a 65 °C
7. Dimensões: 64 x 43,8 x 29,5 mm
8. Peso: 54,4 g sem antena; 65 g com antena
9. Antenas: RHCP, conforme a linha de especificação da página da Align

Perguntas frequentes

Que dados de voo o OSD coloca na imagem? A página da Align cita contagem de satélites, tensão da bateria, tempo de voo, latitude e longitude, altitude, distância horizontal, velocidade horizontal, velocidade vertical e modo de voo. O diagrama de ligação do manual conecta o transmissor ao APS-M por meio da unidade PCU.

Quantos canais ele tem e quais frequências usa? A Align declara 32 canais selecionáveis, que o manual organiza em quatro grupos FR, de FR1 (A) a FR4 (D), com oito canais CH cada. A tabela do manual vai de 5645M a 5945M, valores escritos com a letra M. A potência de transmissão declarada na página do produto é 1.5W.

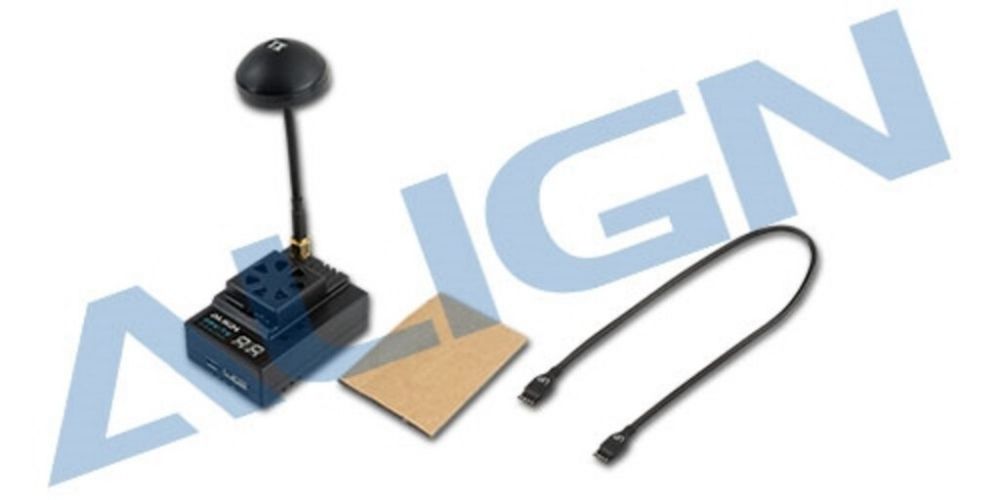

O que a Align lista no conteúdo? Um OSD+FPV Video Transmitter, um cabo de sinal OSD de aproximadamente 300 mm e uma fita dupla face de fixação. A lista de conteúdo da Align não nomeia antena, e a ficha de especificação cita as antenas RHCP sem detalhar o modelo.

Existe reposição da fita de fixação? A Align cataloga a fita à parte como OSD+FPV Video Transmitter Double Sided Tape, código HED00002, com 3 unidades. A página dela diz que a fita é indicada para o OSD+FPV Video Transmitter, sem nomear outro modelo. No conteúdo do HED00001 vem uma fita.

O HED00001T (SKU GBH-185028) corresponde ao OSD+FPV Video Transmitter da Align, um módulo único que reúne transmissor de vídeo de 1.5W com 32 canais e sobreposição de dados de voo. A Align o indica para os multirrotores M470, M480L e M690L e o descreve em conjunto com APS-M, PCU e um gimbal G2 ou G3. A antena precisa estar instalada antes de ligar. Os valores desta página vêm do manual G20486 e da página do produto da Align, citados acima.
