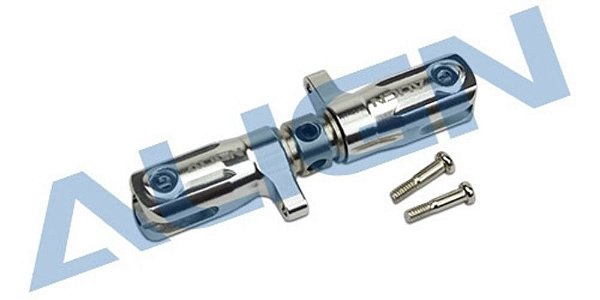

Suporte do Rotor de Cauda T-Rex 470L Align H47T006XXT

Resposta direta: o que é o Suporte do Rotor de Cauda T-Rex 470L H47T006XXT (SKU GBH-230193)?

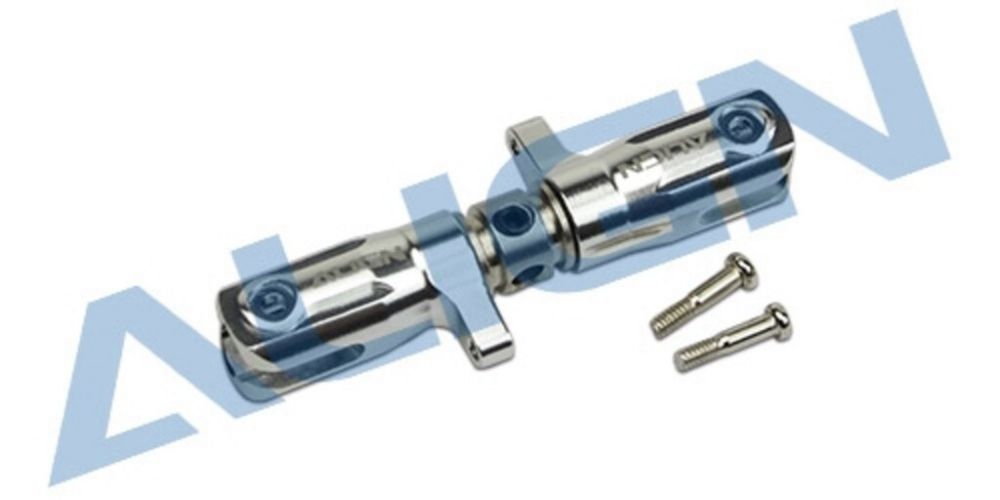

O H47T006XXT é o suporte do rotor de cauda do helicóptero Align T-Rex, peça de reposição cadastrada como SKU GBH-230193. Na loja do fabricante a ficha tem o código H47T006XXW e o título 470L Tail Rotor Holder (a ficha em chinês traz o título equivalente); o cadastro usa o final XXT. A linha de compatibilidade da Align declara dois modelos: Use for T-REX 470L/450L. O 450L consta da ficha mesmo que o nome desta página cite só o 470L. Pela lista de conteúdo, é um conjunto: um suporte (470 Metal Tail Rotor Holder x 1), seis rolamentos, quatro arruelas e sete parafusos, sem engrenagem nem correia. A Align não declara material, peso nem medida do suporte, e esta descrição também não os informa.

Sobre a Align

A Align (ALIGN Corporation) declara ter sido fundada em julho de 1984, no distrito de Fengyuan, em Taichung, Taiwan, fabricando motores de escova de carvão. Entrou no rádio controle em 2003, com a divisão Align RC World, e em 2004 lançou o T-REX 450XL CCPM, o primeiro helicóptero da marca. O índice de classes de T-REX do catálogo do fabricante traz peça de reposição em linha para o 450L e para o 470L, os dois modelos citados nesta ficha. O código H47T006XXW vem da loja do próprio fabricante, shop.align.com.tw.

Características

• Dois modelos na mesma linha de compatibilidade: a Align escreve Use for T-REX 470L/450L, e a versão em chinês repete os mesmos dois modelos, T-REX 470L/450L.
• Condição para o 450: a ficha manda usar o 470L Tail Pitch Control Link (H47T022XXW); no nosso cadastro esse item é o H47T022XXT.
• Seis rolamentos na lista: dois MR74ZZ-d35 C2, dois MR63ZZ C2 e dois Thrust Bearing F3-6M, com as cotas na tabela de especificações.
• Ferragem inclusa: arruelas de duas cotas e parafusos em quatro linhas da lista (Screw, Socket Collar Screw e Socket collar screw), também detalhados na tabela.
• A palavra Metal aparece só no nome do item da lista em inglês (470 Metal Tail Rotor Holder); a ficha não tem linha de material nem de liga, e o mesmo item em chinês não traz palavra equivalente a "metal".
• Nome em chinês: o título em chinês é formado por termos que, em leitura nossa, sugerem garra, base e conjunto; a ficha em inglês não descreve a forma.

Especificações

1. Código da Align: H47T006XXW; título 470L Tail Rotor Holder (a ficha em chinês traz o título equivalente). Código do cadastro: H47T006XXT. SKU: GBH-230193.
2. Fabricante da peça: Align. Modelos declarados na ficha (Use for): T-REX 470L/450L.
3. Linha condicional da ficha, em inglês: If use 450 series, must use 470L Tail Pitch Control Link (H47T022XXW). Em chinês, a mesma condição, que traduzimos como: se usar o modelo 450, é preciso trocar pelo 470L Tail Pitch Control Link (H47T022XXW).
4. 470 Metal Tail Rotor Holder x 1.
5. Screw x 1.
6. MR74ZZ-d35 C2 Bearing(Φ3.5xΦ7x2.5mmC2) x 2.
7. MR63ZZ C2 Bearing(Φ3xΦ6x2.5mmC2) x 2.
8. Thrust Bearing F3-6M(Φ3xΦ6x2.8mm) x 2.
9. Washer(Φ4xΦ5.8x0.3mm) x 2.
10. Washer(Φ2xΦ4.8x0.6mm) x 2.
11. Socket Collar Screw(M2x6mm) x 2.
12. Screw(M2x6.5mm) x 2.
13. Socket collar screw(M2x10mm) x 2.
14. Material, peso e medida do suporte: não declarados na ficha da Align.
15. Fonte: ficha do fabricante em shop.align.com.tw (products_id 5867), versões em inglês e em chinês, com as mesmas quantidades e cotas nos dez itens da lista. A Align não rotula as cotas entre parênteses nem explica o sufixo C2; os valores estão copiados como constam. A ficha traz foto do produto e da embalagem, sem desenho de dimensões.

Perguntas frequentes

Em quais helicópteros o suporte H47T006XXT serve? A ficha da Align declara Use for T-REX 470L/450L, e a versão em chinês repete os mesmos dois modelos, T-REX 470L/450L. São dois modelos, e o nome desta página cita só o 470L. A ficha não nomeia nenhum outro modelo. Para o 450L há uma condição, descrita na pergunta seguinte.

O que a ficha exige para usar o suporte no 450? A Align escreve: If use 450 series, must use 470L Tail Pitch Control Link (H47T022XXW). Em chinês, a mesma condição, que traduzimos como: se usar o modelo 450, é preciso trocar pelo 470L Tail Pitch Control Link (H47T022XXW). A condição fala em 450 series, e a linha de compatibilidade fala em 450L. O link é outro produto (leitura nossa: o chinês pede a troca pelo link do 470L); no nosso cadastro, o H47T022XXT.

Os rolamentos vêm no conjunto? Vêm seis: 2 MR74ZZ-d35 C2, 2 MR63ZZ C2 e 2 Thrust Bearing F3-6M, segundo a lista da Align, que traz também 1 suporte, 4 arruelas e 7 parafusos (contagem nossa). Em chinês, as quantidades são as mesmas. As cotas de cada item estão na tabela de especificações; a ficha não explica o sufixo C2.

O suporte é o mesmo item que o hub do rotor de cauda? Não. A Align lista o hub em outra ficha, H47T005XXW (470 Tail Rotor Hub, Use for T-REX 470L, com 2 hubs e ferragem). Esta ficha, H47T006XXW, traz 1 suporte, rolamentos e ferragem. Existe ainda o H47T009XXW, de título 470L Plastic Tail Rotor Holder, em ficha própria. Cada código é uma compra distinta.

O SKU GBH-230193 é o suporte do rotor de cauda Align H47T006XXT, que a loja da Align lista como H47T006XXW (470L Tail Rotor Holder). A ficha declara os modelos T-REX 470L e 450L e, para o 450, manda usar o 470L Tail Pitch Control Link H47T022XXW. O conjunto traz 1 suporte, 6 rolamentos, 4 arruelas e 7 parafusos, nas quantidades e cotas da tabela de especificações. Material, peso e medida do suporte não constam da ficha do fabricante, então a página se limita ao que a Align publica.
