Prato Cíclico Align T-Rex 450 DFC H45H007XXT

Resposta direta: o que é o prato cíclico CCPM Metal H45H007XXT (SKU GBH-158817)?

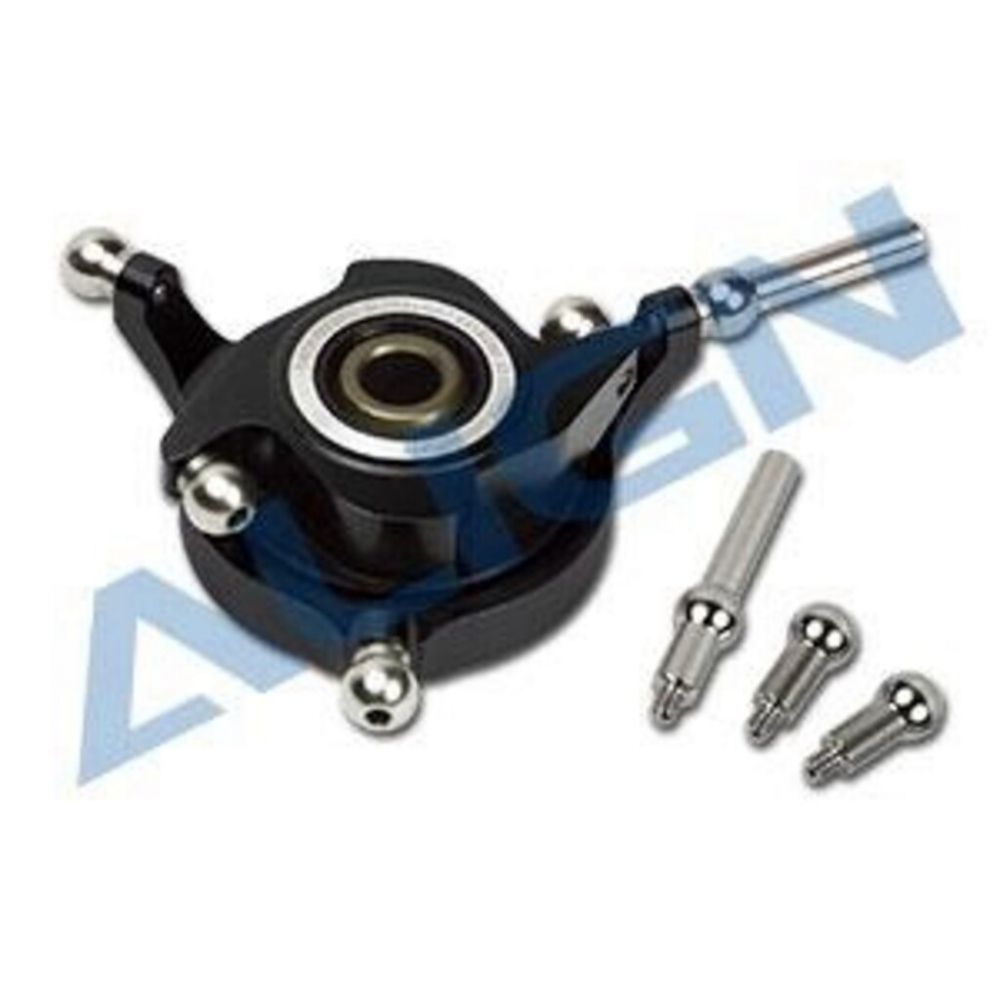

O H45H007XXT (SKU GBH-158817) é um prato cíclico (swashplate, em inglês) da Align. Na loja do fabricante o item aparece como "450DFC CCPM Metal Swashplate/Black", código H45H007XXW. A compatibilidade vem escrita como "Suitable for 450DFC Main Rotor Head (H45162)": a ficha cita a cabeça de rotor H45162 e não escreve T-REX em lugar nenhum. O produto é um conjunto de cinco itens, o prato e quatro itens de esfera Linkage Ball, nove peças ao todo (soma nossa). A ficha traz uma linha avulsa com "6061-T6 Aluminum alloy material and CNC processed" e escreve "metal" no nome do prato; não declara peso nem medida do prato. O cadastro da loja grafa H45H007XXT; a Align lista H45H007XXW, e os dois códigos diferem na última letra.

Sobre a Align

A Align (ALIGN Corporation Limited) declara ter sido fundada em julho de 1984, em Fengyuan, distrito de Taichung, Taiwan, e começou fabricando motores de escova de carvão. Entrou no rádio-controle em 2003, com a divisão Align RC World, e em 2004 lançou o T-REX 450XL CCPM, o primeiro helicóptero da marca. A sigla CCPM aparece no nome desse helicóptero e no nome deste prato; a Align não a explica na ficha. A loja do fabricante, shop.align.com.tw, é a fonte dos dados desta página.

Características

• Compatibilidade declarada: "Suitable for 450DFC Main Rotor Head (H45162).", ou seja, a Align liga o prato à cabeça de rotor H45162 e não escreve T-REX na ficha; a linha não cita outra cabeça nem outro helicóptero.
• Cor: o título da ficha termina em "/Black" e a ficha não tem linha de cor. A Align lista também o H45H007XNW, com título terminado em "/Blue" e compatibilidade escrita para o H45162QN.
• Os quatro itens de esfera são Linkage Ball (A, G, "Long" sem letra e "Long A"), oito esferas ao todo (soma nossa). O nome Ball Link, que a Align usa para outra peça, não consta nesta ficha.
• Material: "metal" aparece no título e no nome do item do prato, nas fichas em inglês e em chinês; uma linha avulsa declara "6061-T6 Aluminum alloy material and CNC processed" (liga de alumínio 6061-T6, processada em CNC), sem apontar a que item se refere.
• A letra A está em dois itens da mesma ficha, com cotas diferentes (Φ4.75x7.18mm e Φ4.75x23.68mm); a Align não explica as letras.
• A lista não traz rolamento, arruela, porca nem cota para o prato, e a ficha não declara peso.

Compatibilidade declarada pela Align

Fonte: a ficha do código H45H007XXW na loja do fabricante, shop.align.com.tw, lida em inglês e em chinês. A busca por H45H007 devolve dois códigos, H45H007XXW (/Black) e H45H007XNW (/Blue).

O cadastro desta loja diz T-Rex 450 DFC. A ficha do prato escreve 450DFC junto e declara a cabeça de rotor, sem nomear o helicóptero; ligar essa cabeça ao T-Rex 450 DFC é leitura da loja. Nenhuma linha da ficha exige outra peça junto com o prato.

Especificações

1. Marca e fabricante do item: Align (ALIGN Corporation Limited)
2. Nome na ficha da Align, em inglês: 450DFC CCPM Metal Swashplate/Black
3. Código na Align: H45H007XXW; código de fábrica no cadastro da loja: H45H007XXT
4. Compatibilidade declarada: Suitable for 450DFC Main Rotor Head (H45162)
5. Conteúdo 1: CCPM metal swashplate set × 1 (a ficha não traz cota para este item)
6. Conteúdo 2: Linkage ball A(M2x2.5) × 4(Φ4.75x7.18mm)
7. Conteúdo 3: Long linkage ball(M2x2.5) × 1(Φ4.75×19.68mm)
8. Conteúdo 4: Linkage ball G(M2x2.5) x 2(Φ4.75x11.18mm)
9. Conteúdo 5: Long linkage ball A(M2x2.5) x 1(Φ4.75x23.68mm)
10. Material: linha avulsa "6061-T6 Aluminum alloy material and CNC processed"; "metal" no título e no nome do item do prato
11. Cor: "/Black" no título da ficha, sem linha de cor
12. Peso e medida do prato: não declarados pela Align
13. Fonte das cotas: valores escritos pela Align na ficha do H45H007XXW; a ficha não diz o que cada valor mede

Perguntas frequentes

Em qual cabeça de rotor a Align declara este prato? A ficha declara "Suitable for 450DFC Main Rotor Head (H45162)", com o código da cabeça entre parênteses. Na loja da Align, o H45162 é o "450DFC Main Rotor Head Upgrade Set". A ficha em chinês cita o mesmo código. A versão /Blue, H45H007XNW, cita outro código, H45162QN. Nenhuma linha exige outra peça junto.

Que esferas vêm no conjunto e quantas? Vêm quatro itens de esfera Linkage Ball: A × 4 (Φ4.75x7.18mm), "Long" sem letra × 1 (Φ4.75×19.68mm), G × 2 (Φ4.75x11.18mm) e "Long A" × 1 (Φ4.75x23.68mm), oito esferas ao todo (soma nossa). As quantidades são iguais nas fichas em inglês e em chinês. O nome Ball Link, que a Align usa para outra peça, não aparece.

Qual a diferença para o prato CCPM Metal do 470L? O H47H011XXT declara "Use for T-REX 470L" e lista nove itens na ficha em inglês, com a cota do prato (Φ26xΦ42x11.63mm), Cover, Stand, Grommet e dois rolamentos. Este lista cinco itens, sem rolamento e sem cota do prato, e cita a cabeça 450DFC. A esfera A × 4 (Φ4.75x7.18mm) é igual nos dois.

O que a ficha diz sobre o material do prato? A ficha traz duas informações separadas. O título e o nome do item do prato trazem "metal", em inglês e em chinês. E uma linha avulsa diz "6061-T6 Aluminum alloy material and CNC processed", liga de alumínio 6061-T6 processada em CNC. A ficha não aponta a que item a linha se refere e não declara material para as esferas.

Existe versão em outra cor? No título da ficha da Align este código termina em "/Black", e a ficha não tem linha de cor. A Align lista também o H45H007XNW, com título terminado em "/Blue", mesmos cinco itens, mesmas cotas e quantidades, e compatibilidade escrita para o H45162QN. A busca da Align por H45H007 acha só esses dois códigos.

O H45H007XXT (SKU GBH-158817) é o prato cíclico CCPM Metal da Align, código H45H007XXW na loja do fabricante, com o nome "450DFC CCPM Metal Swashplate/Black". A ficha declara o uso com a cabeça de rotor 450DFC (H45162) e lista cinco itens: o prato e quatro itens de esfera Linkage Ball, nove peças no total (soma nossa). Uma linha avulsa declara liga de alumínio 6061-T6 processada em CNC, sem apontar o item. Peso e medida do prato não são declarados; a cor aparece só no título da ficha.
