Receptor Hitec Maxima 9 9CH 2.4GHz HRC27525 Aeromodelo

Resposta direta: o que é o receptor Hitec Maxima 9 (SKU GBH-336703)?

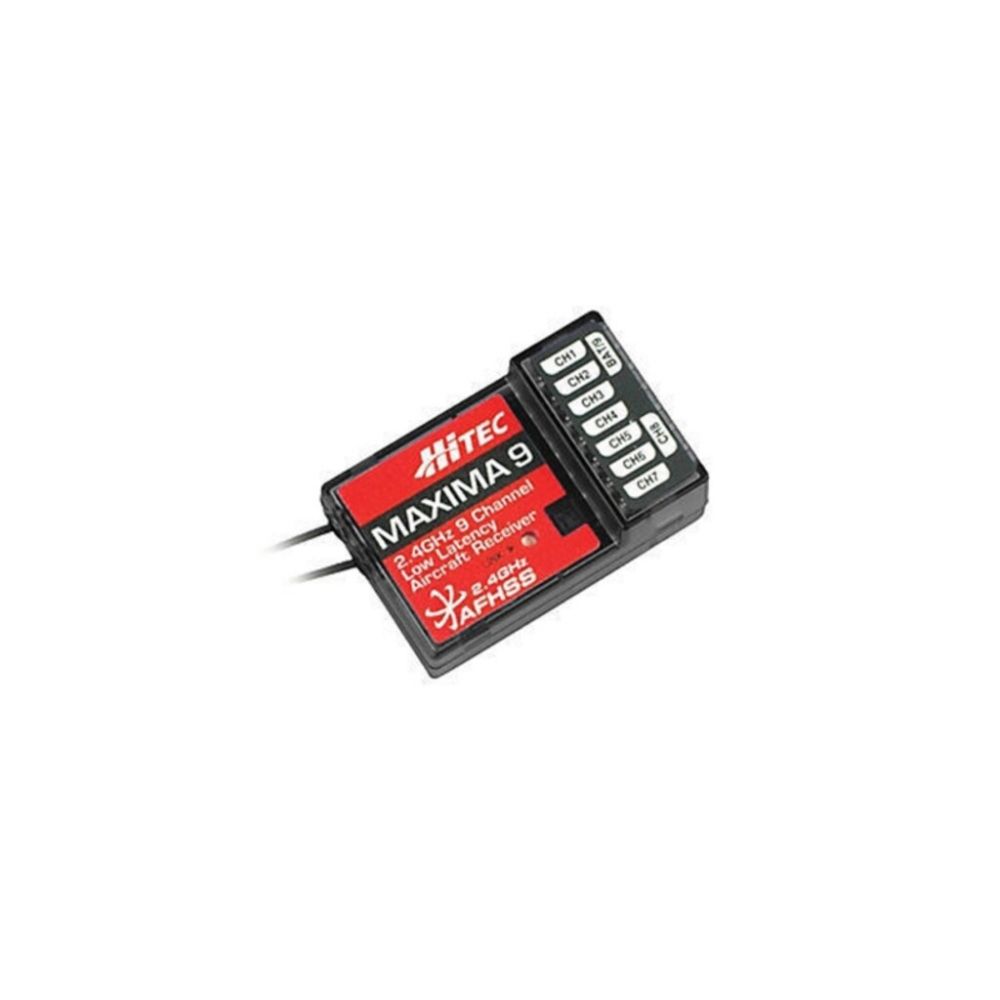

O Maxima 9 é um receptor aéreo de 9 canais do sistema Hitec AFHSS 2.4GHz (Adaptive Frequency Hopping Spread Spectrum, espalhamento de espectro com salto adaptativo de frequência). A Hitec o lista entre os receptores e módulos aéreos na página de manuais do seu site, e o manual de instruções da série Maxima (ver. 1.0) o descreve como projetado para rádios Hitec de alta resposta (High-Response Radio). O manual traz o Stock Number 27525 para o Maxima 9; o cadastro da loja registra o código como HRC27525, e o prefixo HRC não aparece no manual. O mesmo documento cobre o Maxima 6, com linha própria na tabela de medidas, e dele saem os dados de operação e de instalação usados nesta página.

Sobre a Hitec

A Hitec é a Hitec Group USA, Inc. (antes Hitec RCD USA), empresa fundada em 1973, com escritório de vendas para as Américas em San Diego, Califórnia. Fabrica servos de controle de precisão e componentes de rádio controle, e atende hobby, uso comercial e industrial, robótica, sistemas não tripulados, defesa, animatrônica e automação. Na página de manuais do site hitecrcd.com, o Maxima 6 e 9 consta na seção de receptores e módulos aéreos, com o manual da série em PDF.

Características

• Botão de função: serve para vincular o receptor a um módulo Hitec ou a transmissores Hitec com 2.4 embutido e para entrar no ajuste de fail-safe ou hold.
• Indicador de dois LEDs, vermelho e azul: mostra os códigos do procedimento de ajuste e o estado atual do receptor.
• Fail-safe ou hold selecionável: o fail-safe leva servos e demais acessórios a uma posição gravada se a energia ou o sinal do receptor se perder; o hold mantém a última posição comandada.
• Alimentação por ESC ou por bateria separada: o manual traz um diagrama para avião elétrico com ESC fornecendo energia ao receptor e aos servos, e outro para avião a glow, gasolina ou elétrico com bateria de receptor própria.
• Sistema de antena com duas antenas: o manual recomenda posicioná-las a 90 graus entre si, longe do motor, de peças metálicas e de baterias de alta corrente.
• Chicote recomendado: para todos os receptores Maxima, a Hitec recomenda o Heavy Duty High Channel Switch Harness com cabo de carga do receptor (Stock# 54407S).

Compatibilidade

O manual da série Maxima declara que ela é projetada para rádios Hitec de alta resposta, como o Aurora 9X, e pede que a compatibilidade seja conferida. Declara também duas restrições: o Aurora 9 não pode ser usado com receptor da série Maxima, e só servos digitais podem ser usados, porque servo analógico não pode ser usado com a série. O vínculo é feito com um módulo Hitec ou com transmissores Hitec que tenham 2.4 embutido. O manual não nomeia nenhum outro modelo de rádio ou de módulo, e a loja não afirma compatibilidade com rádios de outras marcas nem com modelos que o manual não cita.

Sobre o par: a Hitec declara, na página de manuais do seu site, que não fabrica mais sistemas aéreos, incluindo rádios, receptores e módulos. O manual do Maxima continua publicado na mesma página.

Especificações (valores declarados no manual de instruções da série Maxima, ver. 1.0, da Hitec)

1. Fabricante: Hitec
2. Modelo: Maxima 9, receptor aéreo da série Maxima
3. Código do fabricante (Stock Number): 27525
4. Código do cadastro da loja: HRC27525
5. Sistema: AFHSS 2.4GHz (tabela "Full Range AFHSS 2.4GHz Receivers")
6. Canais: 9, conforme o rótulo do receptor nos diagramas do manual
7. Dimensões: 37 x 24,4 x 14,6 mm (1.45 x 0.96 x 0.57 in, como o manual escreve)
8. Peso: 8,1 g
9. Tensão de operação (série Maxima): 3,7 a 9,0 V, vinda da bateria do receptor ou do ESC
10. Consumo máximo de corrente (série Maxima): 30 mA
11. Portas: o manual não informa o número de portas; os 9 canais são o dado declarado. As portas de entrada de bateria e de saída para servos, giroscópios e outros acessórios ficam na extremidade lateral do receptor
12. Antena: duas antenas; o manual não declara o comprimento
13. Material: a Hitec não informa

Perguntas frequentes

Que tipo de servo o Maxima 9 aceita? A série Maxima foi feita para servos digitais. O manual da Hitec manda usar somente servo digital e diz que servo analógico não pode ser usado com receptores da série. Servos, giroscópios e outros acessórios ligam nas portas de saída do receptor.

Como vinculo o Maxima 9 ao transmissor? Módulo e receptor vendidos em conjunto vêm vinculados de fábrica; receptor avulso exige o procedimento do manual. No transmissor, menu System, botão Spectra, série Maxima, Link e Binding; no receptor, segure o botão de função e ligue a energia. Os LEDs vermelho e azul piscam até o azul ficar fixo. A Hitec pede distância de 50 cm a 5 m entre os dois.

O que acontece se o sinal for interrompido? Com o fail-safe gravado, os servos vão à posição guardada no receptor. Sem ele, o sinal é cortado após 1 segundo de hold e os servos ficam macios, na última posição comandada; o manual avisa que isso pode equivaler a aceleração total. A Hitec recomenda manter o fail-safe sempre ativo.

De onde o Maxima 9 recebe energia? Da bateria do receptor ou do ESC, conforme os dois diagramas do manual. Para o diagrama com bateria separada, a Hitec indica LiPo regulada ou bateria de receptor de 4,8 a 6 V. Abaixo de 3,6 V na bateria do receptor, o LED vermelho pisca. A faixa de operação e o consumo estão nas especificações.

O manual do Maxima cobre outro receptor? Sim: a série tem dois, e o manual traz uma linha de tabela para cada um. O Maxima 6, Stock Number 27524, mede 33 x 20,8 x 10,7 mm e pesa 6,4 g; o Maxima 9 tem as medidas e o peso das especificações acima. Tensão de operação e consumo são declarados para a série toda.

O receptor Hitec Maxima 9, SKU GBH-336703 e Stock Number 27525 (código do cadastro HRC27525), é um receptor aéreo de 9 canais do sistema AFHSS 2.4GHz, descrito pelo manual da série Maxima. Vincula por botão e LED duplo, tem fail-safe ou hold selecionável e exige servos digitais. O manual o associa a rádios Hitec de alta resposta, cita o Aurora 9X como exemplo e exclui o Aurora 9. Material, número de portas e comprimento de antena não constam na documentação da Hitec.
