Sensor de Tensão Externa Futaba SBS-01V FUTM0855 Telemetria

Resposta direta: o que é o Sensor de Tensão Externa Futaba SBS-01V (SKU GBH-170963)?

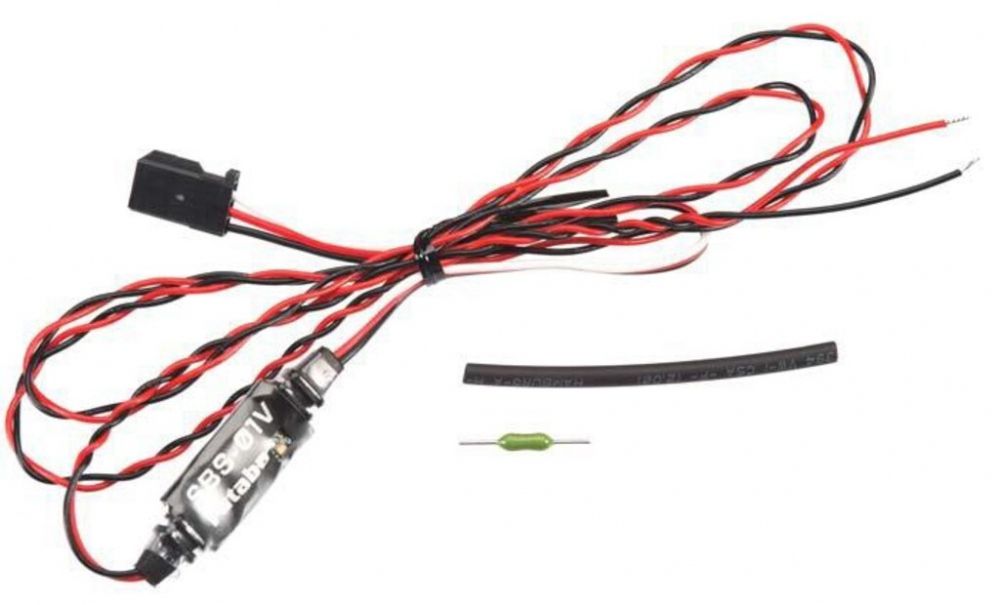

O Sensor de Tensão Externa SBS-01V é um sensor de telemetria da Futaba que mede a tensão de uma bateria externa e envia o valor ao transmissor pelo receptor. Segundo o manual da Futaba, a linha EXT mede de 0,0 a 100,0 V e a linha de alimentação, de 3,5 a 8,4 V. O sensor se liga à porta S.BUS2 do receptor e ocupa dois slots de telemetria consecutivos, com início padrão no slot 6. A ligação à bateria medida exige solda. Este anúncio usa o código de cadastro FUTM0855 e o SKU GBH-170963. A tabela de compatibilidade de sensores de telemetria da Futaba marca o SBS-01V em transmissores de aeromodelo e de automodelo, listados mais abaixo.

Sobre a Futaba

A Futaba (Futaba Corporation) foi fundada em 1948, no Japão. O braço americano é a Futaba Corporation of America, em Hoffman Estates, Illinois. A empresa fabrica equipamento de rádio controle para hobby e, fora do hobby, displays VFD e OLED, módulos TFT-LCD, painéis capacitivos, componentes de base de molde e serviços de manufatura eletrônica. No rádio controle, a linha reúne transmissores, receptores, servos e acessórios, entre eles a série de sensores de telemetria SBS, à qual o SBS-01V pertence. A Futaba é a fabricante do sensor; não há marca de veículo associada a este item.

Características

• Linha EXT de 0,0 a 100,0 V: mede a tensão de uma bateria externa, como a de propulsão, fora do circuito do receptor, faixa declarada nos manuais da Futaba.
• Linha de alimentação de 3,5 a 8,4 V: segunda faixa declarada pelo fabricante, em conector 3P.
• Conexão S.BUS2: entra na porta S.BUS2 do receptor; o manual avisa que não funciona em porta S.BUS nem em porta de canal.
• Dois slots consecutivos de telemetria: o slot inicial padrão é o 6.
• Tensão total em baterias de várias células: o sensor mede o conjunto, não cada célula, e o manual alerta que ligar célula a célula é perigoso.

Compatibilidade

Fonte: tabela de compatibilidade de sensores de telemetria publicada pela Futaba (rc.futaba.co.jp, página de suporte). A tabela tem coluna própria para o SBS-01V e outra para o CA-RVIN-700, também de tensão externa. A página não traz legenda dos símbolos; ● foi lido como compatível, pelo cabeçalho "modelos compatíveis" da tabela.

A mesma página da Futaba informa que os sensores de telemetria não funcionam no modo FASSTest 12ch. Para receptores, as fontes lidas só declaram a exigência da porta S.BUS2; não há lista de modelos de receptor.

Especificações (valores declarados nos manuais e nas páginas da Futaba)

1. Fabricante: Futaba
2. Modelo: SBS-01V
3. Tipo: sensor de telemetria de tensão externa
4. Faixa da linha EXT: 0,0 a 100,0 V
5. Faixa da linha de alimentação: 3,5 a 8,4 V
6. Conexão ao receptor: porta S.BUS2
7. Slots de telemetria: 2 consecutivos, início padrão no slot 6
8. Ligação à bateria medida: com solda
9. Material: não declarado pela Futaba nas fichas e manuais consultados
10. Código de cadastro da loja: FUTM0855 (SKU GBH-170963)

Perguntas frequentes

Quais transmissores aparecem como compatíveis com o SBS-01V? A tabela da Futaba marca o SBS-01V com ● em todos os transmissores listados: de aeromodelo (T32MZ, T26SZ, T16IZ, T18MZ, T18SZ, T14SG, T12K, T10J e T6K) e de automodelo (T10PXR, T7PXR, T4PXR, T4PV, T3PV e os demais da tabela acima). No T3PV, o SBS-01V é o único sensor da tabela de automodelo marcado com ●.

Em qual porta do receptor o SBS-01V se liga? Na porta S.BUS2 do receptor. O manual da Futaba avisa que o sensor não funciona se for ligado a uma porta S.BUS ou a uma porta de canal. O mesmo manual descreve duas linhas: a EXT, para a bateria externa de propulsão, e a normal, em conector 3P.

Quantos slots de telemetria o SBS-01V ocupa? Dois slots consecutivos. O slot inicial padrão é o 6, valor citado no manual do sensor e no manual do transmissor T3PV da Futaba. Na configuração de fábrica, o sensor usa, portanto, os slots 6 e 7 do transmissor.

Que tensão o SBS-01V mede e como se liga à bateria? Pela linha EXT, de 0,0 a 100,0 V; o manual manda não aplicar mais de 100 V a essa linha. A ligação à bateria medida exige solda, conforme o manual. Em baterias de várias células, o sensor mede a tensão total, não a de cada célula.

Em quais modos de rádio a telemetria do SBS-01V funciona? Para T32MZ e T26SZ, a tabela da Futaba lista os modos 18ch / T-FHSS e 26ch, ambos marcados com ●. Nos demais transmissores a tabela não separa por modo. A mesma página informa que os sensores de telemetria não funcionam no modo FASSTest 12ch.

O SBS-01V serve no T6K de 6 canais? Serve com condição: a nota da tabela diz que o T6K de 6 canais pode usar o sensor depois de atualização gratuita para o T6K (8ch) Ver.2. O T6K (8ch) Ver.2/Ver.3 e 3S aparece com ● sem nota. A atualização do T6K publicada pela Futaba cita o SBS-01V para exibir a tensão da bateria de propulsão em voo.

O Sensor de Tensão Externa Futaba SBS-01V (SKU GBH-170963, código de cadastro FUTM0855) é o sensor de telemetria da Futaba para tensão de bateria externa: linha EXT de 0,0 a 100,0 V, conexão S.BUS2, dois slots de telemetria e ligação por solda. A tabela de compatibilidade da Futaba o marca em transmissores de aeromodelo, de T32MZ a T6K, e de automodelo, de T10PXR a T3PV. O CA-RVIN-700 e o SBS-01ML são itens distintos da linha, com colunas próprias na mesma tabela.
