Servo Digital de Asa Spektrum A7020 SPMSA7020

Resposta direta: o que é o Servo Digital de Asa Spektrum A7020 (SKU GBH-232234)?

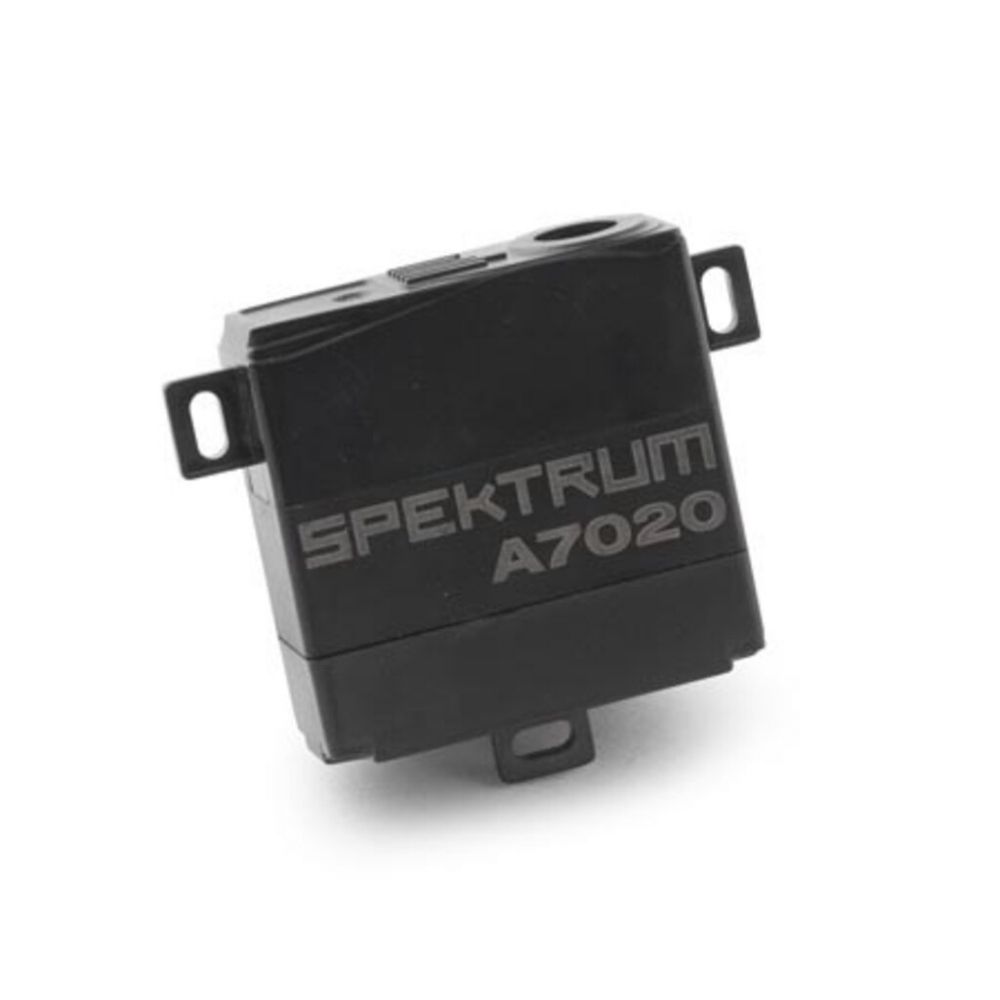

O Servo Digital de Asa Spektrum A7020 (código de fabricante SPMSA7020) é um servo digital que a Spektrum chama de A7020 Digital Wing Servo e descreve como servo de asa fina, com 10 mm de espessura, para planadores (sailplanes) e pequenos aeromodelos elétricos. Pesa 14,5 g, tem engrenagens de metal, motor coreless e rolamento duplo, e declara 50 oz-in de torque (3,6 kg-cm) a 6,0 V, com 0,09 s por 60 graus na mesma tensão. O torque e a velocidade a 4,8 V constam na lista de especificações. Os dados desta página vêm da ficha da Spektrum para este código (última modificação em 13/11/2012) e do quadro Spektrum Servos de 2020, que repete as medidas, o peso e os valores a 6,0 V.

Sobre a Spektrum

A Spektrum é marca do grupo Horizon Hobby, empresa fundada em 1985 com sede em Champaign, Illinois, nos Estados Unidos. A Spektrum apresentou a tecnologia 2.4GHz DSM em outubro de 2004, na feira iHobby Expo, em Rosemont, Illinois. Os primeiros produtos foram módulos para transmissores já existentes de JR, KO Propo, HiTec, Airtronics e Futaba. Em maio de 2005 veio o DX3, transmissor 2.4GHz all-in-one, e no fim de 2005 o DX6. A marca fabrica transmissores, receptores, servos, ESCs, motores, telemetria, baterias e carregadores, divididos nas áreas Air, Surface e Smart.

Características

• Espessura de 10 mm (largura declarada de 0,39 pol): é a menor das três medidas do corpo, e a Spektrum o descreve como servo de asa fina.
• Torque e velocidade variam com a tensão: de 47 para 50 oz-in e de 0,11 para 0,09 s por 60 graus ao passar de 4,8 V para 6,0 V, segundo a ficha.
• Engrenagens de metal (Gear Type: Metal na ficha); o jogo de engrenagens de reposição tem código próprio, SPMSP1018.
• Rolamento do tipo Dual e motor coreless, o motor cuja bobina não tem núcleo de ferro, ambos declarados na ficha.

Especificações

Valores declarados pela Spektrum na ficha do SPMSA7020 (última modificação em 13/11/2012). As unidades são as da ficha: torque em oz-in, com kg-cm ao lado, como a própria Spektrum escreve.

1. Marca e fabricante: Spektrum, do grupo Horizon Hobby
2. Código do fabricante (Item # na ficha): SPMSA7020; SKU da loja: GBH-232234
3. Nome na ficha: A7020 Digital Wing Servo
4. Tipo: digital; categoria de tamanho na ficha: Specialty
5. Aplicação, nas palavras da ficha: servo de asa fina, com 10 mm de espessura, para planadores e pequenos aeromodelos elétricos
6. Torque: 47 oz-in (3,4 kg-cm) a 4,8 V; 50 oz-in (3,6 kg-cm) a 6,0 V
7. Velocidade: 0,11 s por 60 graus a 4,8 V; 0,09 s por 60 graus a 6,0 V
8. Comprimento: 1,08 pol (27,4 mm); largura: 0,39 pol (10 mm); altura: 1,07 pol (27,2 mm)
9. Peso: 0,5 oz (14,5 g)
10. Engrenagens: metal
11. Rolamento: Bearing, tipo Dual; motor: coreless
12. Conector: Z connector, como a ficha escreve

Compatibilidade

A lista de peças da ficha (Parts Listing) traz códigos de reposição cujos rótulos declaram o que é compartilhado com outros servos da linha:

• Jogo de engrenagens SPMSP1018, rotulado "A7010, A7020".
• Jogo de caixa SPMSP2025, rotulado "A7020".
• Jogo de horn SPMSP3015, rotulado "A7010, A7020, A7030".

A ficha deste código não declara o número de estrias do eixo de saída, a faixa de tensão de operação nem um modelo de aeromodelo específico; o uso declarado é o da linha Aplicação, acima.

Perguntas frequentes

Em quais tensões a Spektrum declara o torque e a velocidade do A7020? Em duas: 4,8 V e 6,0 V. A 4,8 V são 47 oz-in (3,4 kg-cm) e 0,11 s por 60 graus; a 6,0 V são 50 oz-in (3,6 kg-cm) e 0,09 s. A ficha não traz valores em outra tensão, e o quadro de 2020 repete só os de 6,0 V.

Qual a espessura do A7020 e quanto ele pesa? A largura declarada é 0,39 pol (10 mm), e a Spektrum o descreve como servo de asa fina com 10 mm de espessura. Comprimento e altura são 1,08 pol (27,4 mm) e 1,07 pol (27,2 mm). O peso é 0,5 oz (14,5 g). A ficha e o quadro de 2020 trazem as mesmas medidas e o mesmo peso.

De que são as engrenagens e que motor o A7020 usa? As engrenagens são de metal, conforme o campo Gear Type da ficha. O motor é do tipo coreless, o que significa bobina sem núcleo de ferro, e o servo usa rolamento (Bearing: Dual). O conector é o Z connector, nome que a ficha dá sem detalhar o formato do plugue.

Qual a diferença entre o A7020 e o A7050, que também é de asa fina? No quadro Spektrum Servos de 2020, o A7050 aparece como HV Thin Wing: 65 oz-in (4,70 kg-cm) a 8,4 V, 0,07 s por 60 graus, 27,4 x 10,2 x 27,0 mm e 0,70 oz (20,0 g). O A7020 declara 50 oz-in a 6,0 V, 0,09 s, 27,4 x 10 x 27,2 mm e 14,5 g. As tensões das duas medições são diferentes.

O SKU GBH-232234, código de fabricante SPMSA7020, é o servo digital Spektrum A7020: servo de asa fina com 10 mm de espessura, 14,5 g, engrenagens de metal, motor coreless e rolamento duplo. O torque declarado é 47 oz-in a 4,8 V e 50 oz-in a 6,0 V, com velocidade de 0,11 s e 0,09 s por 60 graus nas mesmas tensões. As peças de reposição listadas pela Spektrum são SPMSP1018, SPMSP2025 e SPMSP3015. Os dados são da ficha de 13/11/2012 e do quadro de servos de 2020.
