Alojamento do Rotor Principal 550EFL Align T-Rex 550L/550X H55H006XXT

Resposta direta: o que é o H55H006XXT, 550EFL Main Rotor Housing da Align (SKU GBH-230421)?

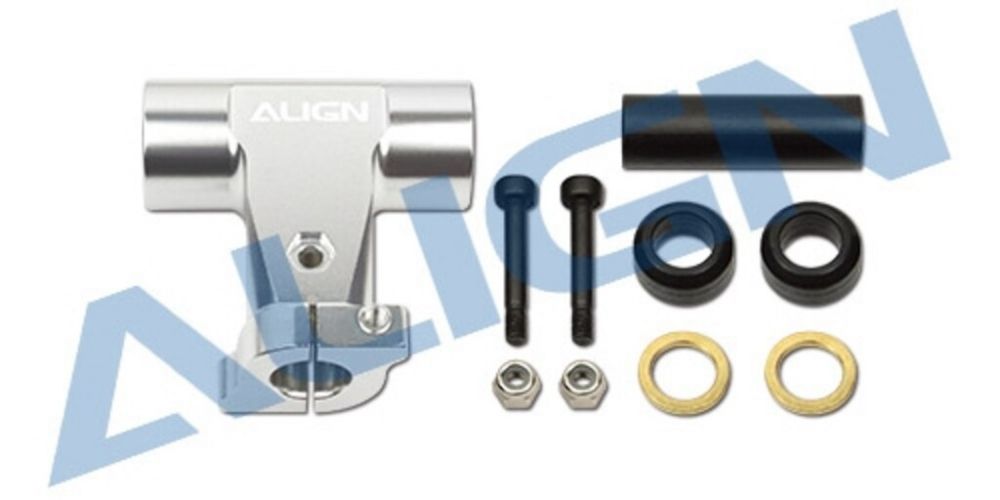

O H55H006XXT é um jogo de peças da Align cujo item principal a ficha chama de 550EFL Main Rotor Housing, em tradução da loja: alojamento do rotor principal. A lista de conteúdo tem seis itens: o Main Rotor Housing x 1, a 600 Feathering shaft sleeve (Φ8xΦ10x31mm), dois 600 DFC Head Damper, dois Spacer, dois Socket Collar Screw de M3x19mm e duas porcas M3. A luva é x 2 na ficha em inglês e x 1 na ficha em chinês; por isso a soma de peças é 11 ou 10, conta da loja. A compatibilidade declarada é T-REX 550L/550X. A lista não traz rolamento nem garra, e a ficha não tem linha de material, peso nem cor. O código na loja da Align é H55H006XXW; o do nosso cadastro é H55H006XXT.

Sobre a Align

A Align (ALIGN Corporation Limited) declara no próprio site ter sido fundada em julho de 1984, em Fengyuan, Taichung, Taiwan, e ter começado fabricando motores de escova de carvão. Entrou no rádio controle em 2003, com a divisão Align RC World, e em 2004 lançou o T-REX 450XL CCPM, o primeiro helicóptero da marca. No índice de peças do catálogo de helimodelismo, 550E, 550L e 550X aparecem como classes de T-REX separadas. Os dados desta página vêm da ficha na loja da própria Align, subdomínio do site do fabricante.

Características

• Seis itens na lista, 11 ou 10 peças: Main Rotor Housing x 1, Feathering shaft sleeve (x 2 em inglês, x 1 em chinês), 600 DFC Head Damper x 2, Spacer x 2, Socket Collar Screw x 2 e M3 Nut x 2. A soma é da loja; a Align não declara total.
• Housing, não Holder: título e item dizem Housing em inglês e o mesmo termo de base de fixação em chinês, e a lista não traz rolamento. O 550X Main Rotor Holder (H55H008XXW) é outro código e lista quatro MR148ZZ Bearing.
• Nomes que mudam de língua: o Head Damper do inglês aparece no chinês como arruela do eixo, o Spacer como anel do eixo, a Nut como porca de trava e a sleeve como luva de apoio do eixo (tradução da loja nos quatro casos).
• Mesma cota de outro código: o 600 DFC Head Damper tem a cota Φ8xΦ12.9x6.5mm do 550 DFC Head Damper do H55H012XXW, que também lista Socket Collar Screw M3x19mm e M3 Nut; a Align não declara relação entre os dois códigos.
• Material: a ficha não tem linha de material, e nenhum material aparece no nome de item algum, em nenhuma das duas línguas.

Compatibilidade declarada

A linha de uso da ficha da Align, igual em inglês e em chinês, diz T-REX 550L/550X. O nome do item é 550EFL, no título e na linha de conteúdo, e a ficha não explica o FL nem declara compatibilidade com 550E. Nenhuma peça é exigida junto: a ficha não traz linha Must with, Use with nem If use.

Especificações

1. Fabricante da peça: Align (ALIGN Corporation Limited), Taiwan.
2. Classe declarada na linha de uso da ficha: T-REX 550L/550X (inglês e chinês). A ficha não cita 550E nessa linha; o nome do item é 550EFL.
3. Código do fabricante (MPN) na loja da Align: H55H006XXW. Código no nosso cadastro: H55H006XXT. SKU da loja: GBH-230421.
4. Nome na ficha em inglês: 550EFL Main Rotor Housing.
5. Itens e cotas, valores declarados pelo fabricante (a Align não rotula o que cada número mede): 550EFL Main Rotor Housing x 1 (sem cota); 600 Feathering shaft sleeve(Φ8xΦ10x31mm) x 2 no inglês e x 1 no chinês; 600 DFC Head Damper(Φ8xΦ12.9x6.5mm) x 2; Spacer(Φ8xΦ11x1.3mm) x 2; Socket Collar Screw(M3x19mm) x 2; M3 Nut x 2.
6. Total de peças: 11 pela lista em inglês e 10 pela lista em chinês (soma da loja; a Align não declara total).
7. Material: sem linha de material na ficha; nenhum material aparece no nome dos itens.
8. Peso, cor e medida do alojamento: não declarados na ficha.
9. Entrada da ficha no catálogo da loja da Align: 24 de outubro de 2016.

Perguntas frequentes

O que vem no H55H006XXT? A ficha lista seis itens: o 550EFL Main Rotor Housing x 1, a 600 Feathering shaft sleeve (Φ8xΦ10x31mm), dois 600 DFC Head Damper (Φ8xΦ12.9x6.5mm), dois Spacer (Φ8xΦ11x1.3mm), dois Socket Collar Screw (M3x19mm) e duas M3 Nut. A lista termina aí e não traz rolamento, garra, esfera nem ponteira. A Align não rotula o que cada número da cota mede.

Em quais helicópteros a ficha declara que este jogo serve? A linha de uso da ficha, igual em inglês e em chinês, diz T-REX 550L/550X. O nome do item é 550EFL; a ficha não cita 550E e não explica o FL. Outras fichas da Align, como a do H55H011XXW, citam T-REX 550E em linha própria. O cadastro desta loja usava 550E Flybarless, leitura nossa para 550EFL; o título foi ajustado para a classe que a ficha declara.

O item principal é alojamento, garra ou bloco de rolamento? A ficha nomeia o item principal como Main Rotor Housing, que a loja traduz como alojamento do rotor principal; título e linha do item concordam em inglês e em chinês. A lista não traz rolamento. O 550X Main Rotor Holder (H55H008XXW, nosso H55H008XXT) é outro código e lista MR148ZZ Bearing x 4. A Align não descreve a função da peça.

Quantas luvas (600 Feathering shaft sleeve) vêm? A ficha dá duas respostas, ambas com a cota Φ8xΦ10x31mm: x 2 na lista em inglês e x 1 na lista em chinês. A Align não explica a diferença, e esta página não escolhe uma das leituras. A soma de peças da loja é 11 pela lista em inglês e 10 pela lista em chinês.

Como a Align nomeia os itens nas duas línguas? Em inglês: Head Damper, Spacer, Nut e Feathering shaft sleeve. Na lista em chinês, em tradução da loja: o Head Damper é arruela do eixo, o Spacer é anel do eixo, a Nut é porca de trava e a sleeve é luva de apoio do eixo. Não há termo de amortecimento nem de borracha em nenhuma das duas línguas.

O SKU GBH-230421 corresponde ao código H55H006XXT do nosso cadastro e ao H55H006XXW da loja da Align, para o T-REX 550L/550X conforme a linha de uso da ficha. A ficha, que traz o nome 550EFL Main Rotor Housing, lista seis itens: Main Rotor Housing, Feathering shaft sleeve, Head Damper, Spacer, Socket Collar Screw e M3 Nut, em 11 peças pela lista em inglês e 10 pela lista em chinês. Não há linha de material, peso nem cor, e nenhuma outra peça é exigida. A ficha entrou no catálogo da loja da Align em 24 de outubro de 2016.
