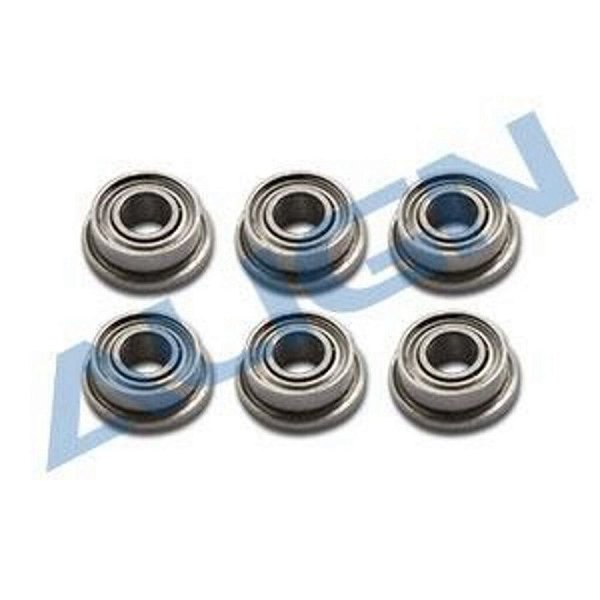

Peça Align T-Rex 600 Rolamento H60R002XXT

Resposta direta: o que é o rolamento Align H60R002XXT (SKU GBH-167130)?

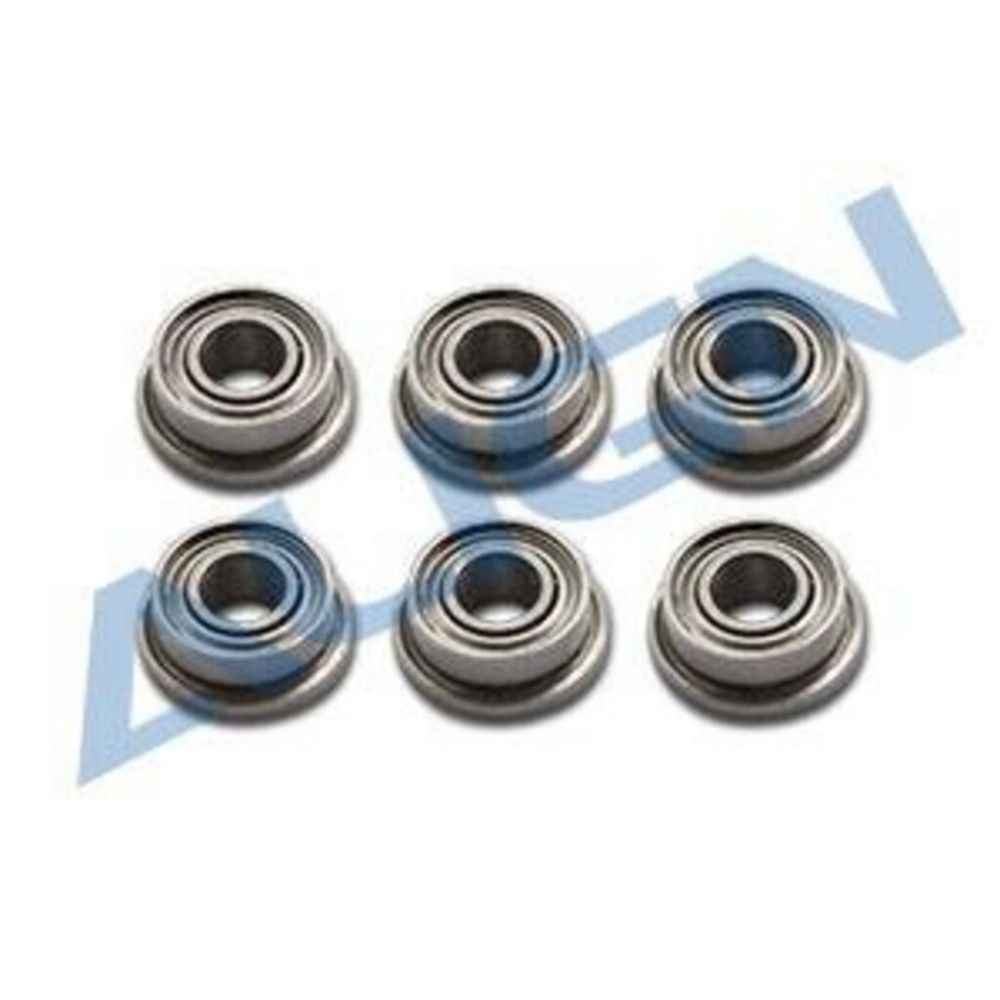

O H60R002XXT é um conjunto de 6 rolamentos de designação F682XZZ para helicóptero de rádio controle, da Align. A ficha da Align usada como fonte se chama Bearing(F682XZZ) e traz o código H60R002XXW, que difere do código deste cadastro apenas na última letra. Ela declara compatibilidade com TB70 e com os T-REX 550X, 550E, 600 e 700, e a lista de conteúdo tem uma única linha, a dos seis rolamentos, sem parafuso, arruela nem outra peça. A ficha não declara material, peso nem marca do rolamento. O cadastro desta loja registra a peça para o T-REX 600, um dos cinco modelos que a Align cita. A cota está na lista de especificações, com a fonte indicada.

Sobre a Align

A Align (ALIGN Corporation Limited) foi fundada em julho de 1984, em Fengyuan, Taichung, Taiwan, e começou fabricando motores de escova de carvão. Entrou no rádio controle em 2003, com a divisão Align RC World, e lançou em 2004 o T-REX 450XL CCPM, o primeiro helicóptero da marca. O catálogo de peças de helimodelismo publicado pela Align inclui rolamento como categoria própria, ao lado de parafusaria, motor, fuselagem e equipamento elétrico. A ficha usada aqui vem de shop.align.com.tw, a loja do próprio fabricante, consultada em inglês e em chinês de Taiwan.

Características

• Designação F682XZZ, escrita igual nas duas línguas da ficha, que a usa também no nome do item: Bearing(F682XZZ).
• Seis unidades por item: a lista de conteúdo diz x 6 em inglês e em chinês.
• Categoria Flanged Bearing na loja da Align: a ficha está arquivada em Bearing, B:Flanged Bearing; nenhuma linha de conteúdo escreve a palavra flange.
• Cinco modelos citados na linha de compatibilidade: TB70, T-REX 550X, 550E, 600 e 700.
• Quatro códigos citados ao fim da linha de compatibilidade: H60250, H60250QN, H60249 e H70097.

Compatibilidade declarada pela Align

A linha de compatibilidade da ficha cita cinco modelos e, no fim, o nome de uma peça. Ela escreve 600 sem sufixo.

As duas línguas divergem no nome da peça: o inglês termina a linha com Metal Tail Rotor Holder (suporte metálico do rotor de cauda) e o chinês com o termo que traduzimos como conjunto de controle de cauda. Nas fichas H60250QN e H70097A, o título em inglês é Metal Tail Pitch Assembly e o título em chinês usa o mesmo termo desta ficha; a Align não explica a diferença de nome. Em caso de dúvida sobre o encaixe, confira a peça física.

Depois da linha, a ficha lista quatro códigos entre parênteses: H60250, H60250QN, H60249 e H70097. Ela não diz o que esses códigos são. Dos quatro, só o H60250QN tem ficha aberta na loja da Align: 600ESP Metal Tail Pitch Assembly/Blue, compatível com T-REX 600ESP, com seis rolamentos F682XZZ na lista de conteúdo. Os outros três respondem Product not found. A busca por H70097 devolve o H70097A, 700 Metal Tail Pitch Assembly, compatível com todas as máquinas da classe 700 segundo a ficha; a Align não declara que o H70097A seja o código H70097.

Especificações (valores declarados pela Align na ficha H60R002XXW, em inglês e em chinês de Taiwan)

1. Fabricante: Align.
2. Designação do rolamento: F682XZZ.
3. Cota: Φ2.5xΦ7.1x2.6mm, igual nas duas línguas; são três valores sem rótulo, e a Align não diz qual é furo, diâmetro externo ou largura.
4. Quantidade: 6 unidades (x 6).
5. Código na loja da Align: H60R002XXW. Código no cadastro desta loja, usado aqui como código do fabricante: H60R002XXT.
6. Compatibilidade declarada: TB70 e T-REX 550X, 550E, 600 e 700.
7. Categoria na loja da Align: Bearing, B:Flanged Bearing.
8. Material, peso e marca do rolamento: não declarados na ficha, em nenhuma das duas línguas.
9. Fonte: shop.align.com.tw, produto de id 5203.

Mesma designação em outras fichas da Align

A designação F682XZZ aparece na lista de conteúdo de outras fichas da Align. É uma coincidência de designação, não um vínculo declarado, e serve para conferir a medida. Cada linha mostra a cota como a ficha escreve, em inglês e em chinês.

Os separadores da cota variam entre as fichas (x, × ou nenhum antes do terceiro valor), e a Align não explica. O segundo valor é 7.1 em três fichas, contando esta, e 6 na ficha do TB70.

Perguntas frequentes

Este rolamento serve no T-Rex 600, no TB70, nos 550 e no 700? A ficha da Align lista TB70 e T-REX 550X, 550E, 600 e 700 na linha de compatibilidade, nas duas línguas. A linha termina com o nome de uma peça, em inglês um suporte metálico do rotor de cauda e em chinês um conjunto de controle de cauda. A ficha não cita variantes do 600.

Quantos rolamentos vêm e o que mais acompanha? Vêm seis rolamentos F682XZZ. A lista de conteúdo da ficha tem uma só linha, x 6 em inglês e em chinês, e não lista parafuso, arruela, bucha nem conjunto. Os quatro códigos citados aparecem ao fim da linha de compatibilidade, não na linha de conteúdo.

Qual é a medida do rolamento F682XZZ e ela coincide entre as fichas da Align? Esta ficha escreve Φ2.5xΦ7.1x2.6mm nas duas línguas. As fichas H60250QN e H70097A repetem 7.1 como segundo valor; a do HB70T005XXW, TB70 Metal Tail Pitch Assembly, escreve 6 nessa posição, também nas duas línguas. A Align não rotula as cotas nem explica a diferença.

O código do cadastro, H60R002XXT, é o mesmo da Align? A Align lista o item como H60R002XXW; este cadastro usa H60R002XXT. Os dois diferem só na última letra, e a Align não explica a diferença. Na loja da Align, a busca por H60R002XXW devolve a ficha Bearing(F682XZZ); a busca por H60R002XXT não devolve produto.

O GBH-167130 reúne seis rolamentos de designação F682XZZ, da Align, para helicópteros RC. O cadastro desta loja usa o código H60R002XXT e a ficha usada como fonte, na loja da Align, traz H60R002XXW. A ficha da Align, lida em inglês e em chinês de Taiwan, declara compatibilidade com TB70 e T-REX 550X, 550E, 600 e 700, e não declara material, peso nem marca do rolamento. A cota e as divergências entre fichas estão nas especificações acima, com a fonte de cada valor.
