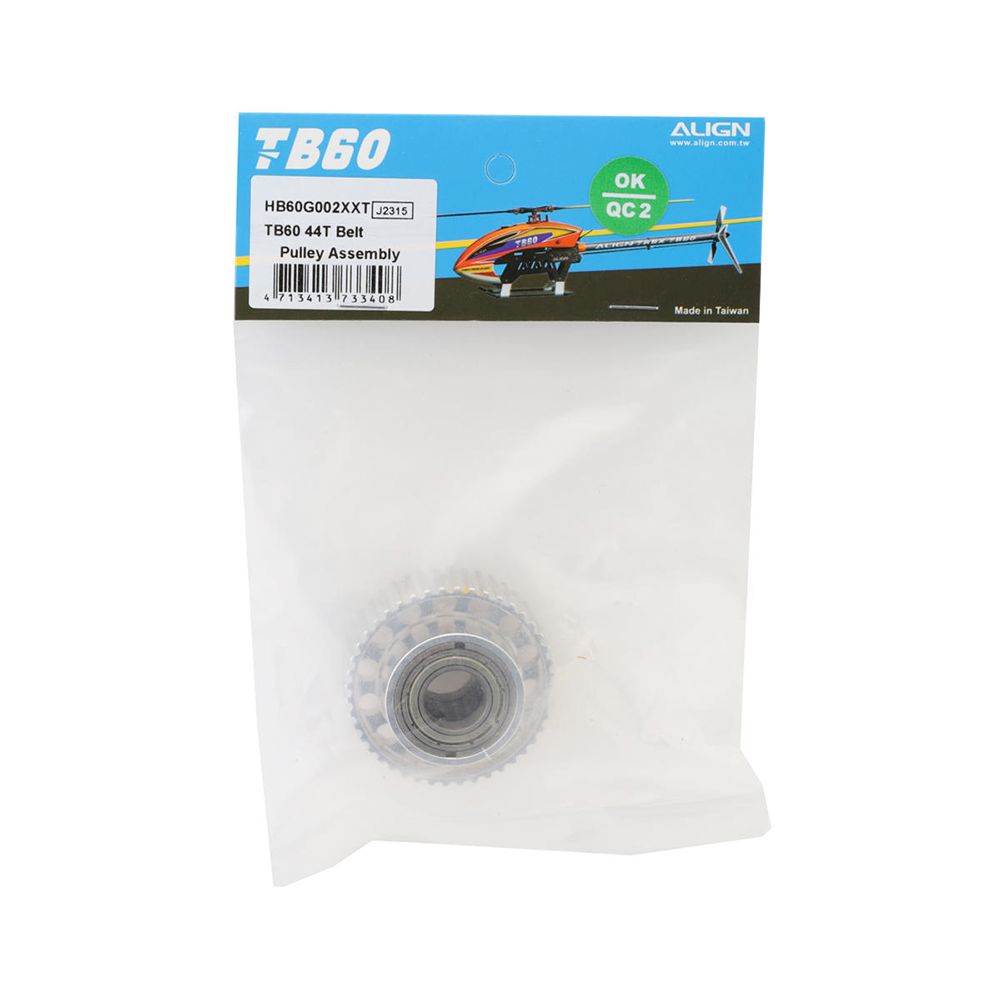

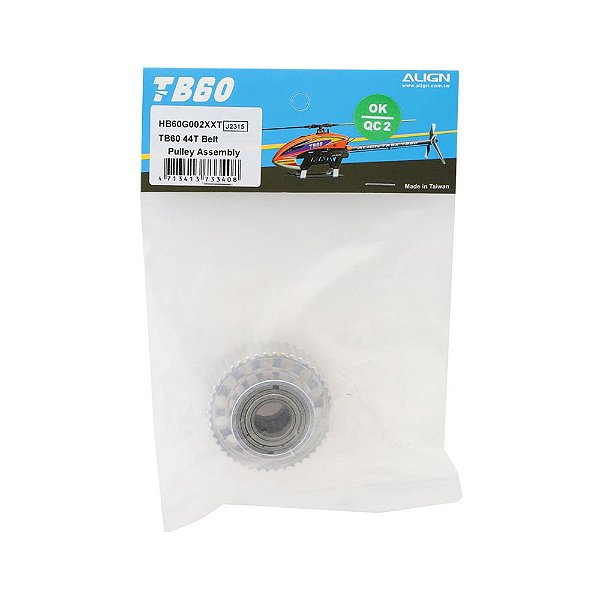

Conjunto de Polia de Correia T-Rex TB60 Align HB60G002XXT

O que é o Conjunto de Polia de Correia T-Rex TB60 Align (SKU GBH-425346)?

É a polia de 44T do helicóptero TB60 da Align, vendida como conjunto: a polia, uma carcaça de rolamento unidirecional e os rolamentos. A ficha da Align que corresponde ao código de cadastro HB60G002XXT é a HB60G002XXW, intitulada "TB60 44T Belt Pulley Assembly". Ela declara a compatibilidade em uma linha, "Suitable for TB60.", e informa que o material é liga de alumínio 6061-T6 usinada em CNC. A correia não faz parte da lista de conteúdo. O 44T é a designação que a Align escreve no título; a ficha não informa módulo nem passo da polia. Os dados deste texto vêm da ficha da Align na loja do fabricante, conferida em inglês e em chinês de Taiwan.

Sobre a Align

A Align (ALIGN Corporation) declara ter sido fundada em julho de 1984, no distrito de Fengyuan, em Taichung, Taiwan. Começou fabricando motores de escova de carvão e entrou no rádio controle em 2003, com a divisão Align RC World. Em 2004 lançou o T-REX 450XL CCPM, o primeiro helicóptero da marca. Na linha de peças de reposição, os prefixos TB (TB40, TB60 e TB70) correspondem às gerações mais novas de T-REX. A Align escreve "TB60" sem o "T-Rex" nas fichas de peça; o "T-Rex" do título deste produto vem do nosso cadastro.

Características

• Polia de 44T: o título e a lista de conteúdo da Align escrevem "TB60 44T Belt Pulley".
• Conjunto montado com dois rolamentos 6801ZZ e um rolamento unidirecional FE420Z, itens que já constam da lista de conteúdo.
• Carcaça do rolamento unidirecional incluída; a lista a identifica como "TB70 One-way Casing".
• Linha de material da ficha: liga de alumínio 6061-T6 usinada em CNC.
• Ficha publicada em duas línguas pela Align, inglês e chinês de Taiwan, com a mesma lista de itens e a mesma quantidade.

Compatibilidade

Modelo declarado pela Align: TB60, na linha "Suitable for TB60." da ficha em inglês; a ficha em chinês de Taiwan diz o mesmo. A ficha não cita outro modelo, e não declara qual correia trabalha com esta polia. Uma das peças da lista se chama "TB70 One-way Casing", mas a linha de compatibilidade menciona somente o TB60.

Especificações

1. Código do cadastro: HB60G002XXT.
2. Ficha de referência na Align: HB60G002XXW, "TB60 44T Belt Pulley Assembly" (shop.align.com.tw).
3. Fabricante: Align, Taiwan.
4. Compatibilidade declarada: "Suitable for TB60."
5. Material (linha da ficha, que não aponta a qual item se refere): liga de alumínio 6061-T6, usinada em CNC.
6. Conteúdo e cotas, copiados da ficha da Align, que não rotula as cotas: TB60 44T Belt Pulley × 1; TB70 One-way Casing × 1 (Φ20xΦ23,5x16 mm); 6801ZZ Bearing × 2 (Φ12xΦ21x5 mm); FE420Z One-way Bearing × 1 (Φ12xΦ20x11 mm).
7. Não declarado pela ficha: módulo, passo, correia compatível, peso e cor.

Perguntas frequentes

Em qual helicóptero serve a polia de correia HB60G002XXT? A ficha da Align traz uma única linha de compatibilidade: "Suitable for TB60." A versão em chinês de Taiwan diz o mesmo e coincide com a inglesa. Nenhum outro modelo é citado, mesmo havendo na lista uma peça cujo nome começa com TB70, a carcaça unidirecional.

O que acompanha o conjunto de polia? A lista de conteúdo da Align tem quatro itens: uma polia TB60 44T, uma carcaça unidirecional, dois rolamentos 6801ZZ e um rolamento unidirecional FE420Z. As cotas de cada um estão na lista de especificações acima. A correia não consta da lista; a Align vende o TB60 Motor Drive Belt, código HB60B011XXW, como item separado.

O que significa 44T e a ficha informa módulo ou passo? A Align escreve 44T no título e na lista, "TB60 44T Belt Pulley"; em polia, o T indica a contagem de dentes, convenção do hobby que a ficha não explica. As fichas em inglês e em chinês não trazem as palavras dentes, módulo nem passo, e não nomeiam a correia que casa com esta polia.

De que material é o conjunto? A ficha da Align traz a linha "6061-T6 Aluminum alloy material and CNC processed", isto é, liga de alumínio 6061-T6 usinada em CNC. A linha vem antes da lista de conteúdo e não aponta o item a que se refere; rolamentos e carcaça unidirecional não têm material declarado na ficha.

Qual a diferença entre este conjunto e as polias de motor do TB60? A Align lista à parte três conjuntos chamados Motor Belt Pulley Assembly: HB60G003XXW com 22T, HB60G004XXW com 23T e HB60G005XXW com 24T, todos para o TB60. Este, HB60G002XXW, tem 44T e o título não leva a palavra Motor. A ficha não diz em que ponto da transmissão cada polia trabalha.

O Conjunto de Polia de Correia T-Rex TB60 Align, SKU GBH-425346 e código de cadastro HB60G002XXT, corresponde na Align ao conjunto HB60G002XXW: polia de 44T, carcaça de rolamento unidirecional, dois rolamentos 6801ZZ e um rolamento unidirecional FE420Z. A ficha declara liga de alumínio 6061-T6 usinada em CNC e compatibilidade com o TB60. Correia, módulo e passo não constam da ficha. Os dados foram conferidos na loja do fabricante, nas versões em inglês e em chinês de Taiwan.
