Unidade de Correia de Cauda T-Rex TB60 Align HB60T001XXT

Resposta direta: o que é a Unidade de Correia de Cauda T-Rex TB60 Align (SKU GBH-425377)?

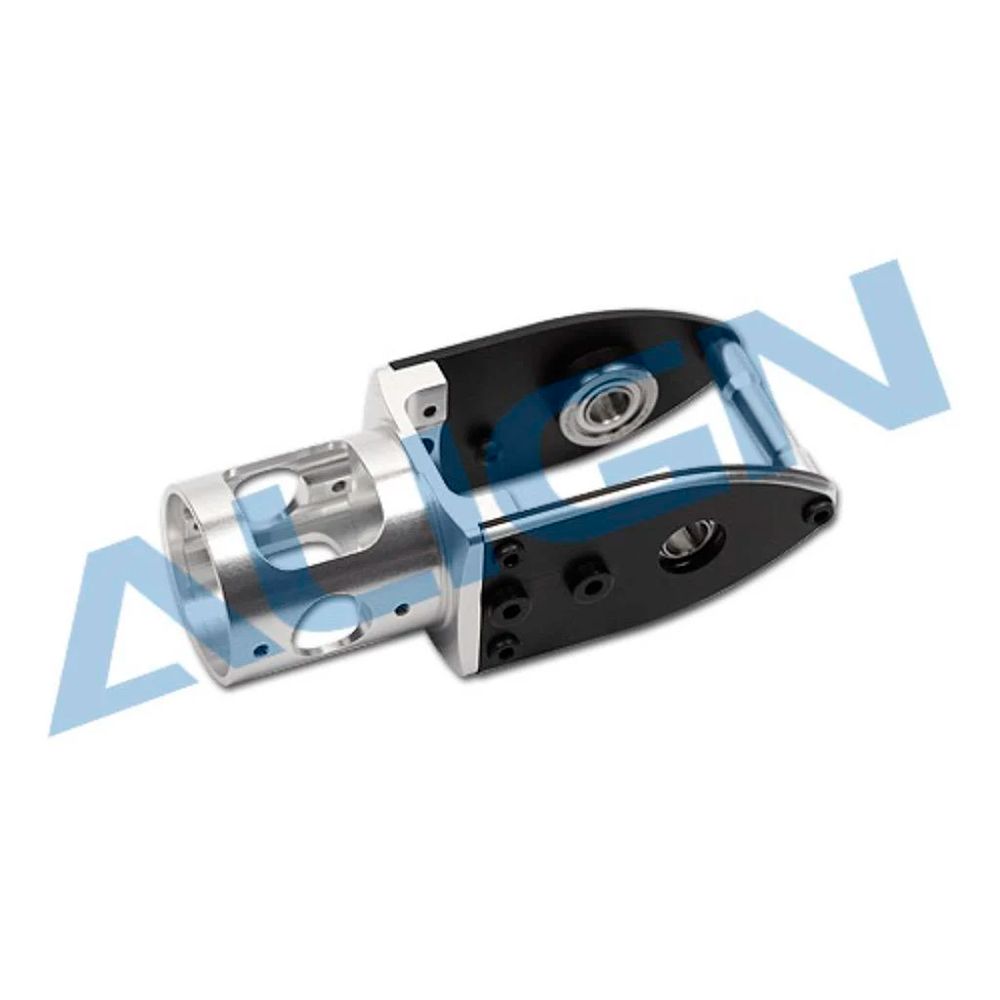

Apesar do nome no cadastro, esta peça é a caixa de cauda do T-Rex TB60, não a correia. A Align a chama de TB60 Tail Belt Unit, código HB60T001XXW na loja do fabricante (HB60T001XXT no nosso cadastro), e o texto da ficha em inglês a descreve como "tail box". A lista de conteúdo traz a unidade, dois rolamentos F686ZZ, um item chamado Tail Arm Mounting e parafusos, sem correia nenhuma. No chinês, a ficha intitula o conjunto com um termo que traduzimos como "conjunto da caixa de engrenagens da cauda do TB60". A ficha declara liga de alumínio 6061-T6 usinada em CNC, sem apontar a qual item da lista a liga se refere, e compatibilidade com o TB60.

Sobre a Align

A Align é uma empresa de Taiwan, fundada em julho de 1984 no distrito de Fengyuan, em Taichung. Começou fabricando motores de escova de carvão e entrou no rádio controle em 2003, com a divisão Align RC World. Em 2004 lançou o T-REX 450XL CCPM, seu primeiro helicóptero. O catálogo de peças de reposição da marca inclui as classes T-REX TB40, TB60 e TB70, as gerações mais novas da linha. Esta unidade pertence à família TB60, e o código HB60T001XXW é o que a Align usa para ela.

Características

• Conjunto da caixa de cauda, sem correia: a lista da Align não traz correia, e a correia de cauda do TB60 é o item separado HB60B012XXW (TB60 Tail Drive Belt).
• Dois rolamentos F686ZZ vêm no conjunto, com a cota que a Align escreve junto do nome do rolamento.
• Linha de material da ficha: liga de alumínio 6061-T6 usinada em CNC, sem indicação do item ao qual se aplica.
• Compatibilidade escrita pela Align apenas como TB60, sem a palavra T-REX.
• O chinês nomeia com mais precisão dois itens que o inglês deixa genéricos: o suporte do braço de controle da cauda e a coluna de alumínio da caixa.

Compatibilidade

Linha de compatibilidade da ficha da Align, em inglês: "Suitable for TB60." Em chinês de Taiwan, a mesma linha declara só o TB60. O "T-Rex" do nosso nome não aparece nessa linha. A ficha não traz tabela de modelos nem cita outro helicóptero.

Especificações

Valores declarados pela Align na ficha do produto (shop.align.com.tw, products_id 9032), lidos em inglês e em chinês de Taiwan. A Align não rotula as cotas, que aparecem copiadas como ela as escreve.

1. Fabricante: Align
2. Código do fabricante: HB60T001XXW na loja da Align; HB60T001XXT no cadastro da loja
3. Nome na ficha: TB60 Tail Belt Unit (inglês); em chinês, um nome que traduzimos como "conjunto da caixa de engrenagens da cauda do TB60"
4. Compatibilidade: "Suitable for TB60." (a linha em chinês declara o mesmo)
5. Material: "6061-T6 Aluminum alloy material and CNC processed." (a linha em chinês traz o mesmo 6061-T6 e a usinagem CNC)
6. Lista de conteúdo, na ordem da ficha:
   • 1 x TB60 Tail Belt Unit
   • 2 x F686ZZ Bearing (Φ6xΦ13xΦ5mm)
   • 1 x Tail Arm Mounting (13x13x6mm); no chinês, um termo que traduzimos como "suporte do braço de controle da cauda"
   • 1 x TB70 Tail Belt Unit Bolt (M2.5x30mm); no chinês, um termo que traduzimos como "coluna de alumínio da caixa de cauda TB70"
   • 6 x Socket screw (M2.5x6mm); no chinês, um termo que traduzimos como "parafuso de cabeça redonda com sextavado interno"
   • 1 x Socket button head screw (M2.5x6mm); no chinês, um termo que traduzimos como "parafuso de cabeça meio-redonda com sextavado interno"

Perguntas frequentes

O que é a Tail Belt Unit e onde fica a correia de cauda do TB60? A Tail Belt Unit é a caixa de cauda: a ficha em inglês a chama de "tail box", e a lista de conteúdo traz a unidade, rolamentos e parafusos, sem correia. A correia de cauda do TB60 é outro código da Align, o HB60B012XXW (TB60 Tail Drive Belt), cuja ficha também declara "Suitable for TB60."

Esta peça serve no TB70? A ficha declara apenas "Suitable for TB60." e não cita o TB70 na linha de compatibilidade. Um dos itens da lista se chama "TB70 Tail Belt Unit Bolt", e a Align não explica o motivo. Para o TB70, a Align tem uma Tail Belt Unit própria, o código HB70T003XXW.

A peça é de alumínio? A ficha traz a linha "6061-T6 Aluminum alloy material and CNC processed." (a linha em chinês traz o mesmo 6061-T6 e a usinagem CNC), sem apontar a qual item da lista ela se refere. Só o parafuso longo é nomeado como alumínio, e apenas no chinês, com um termo que traduzimos como "coluna de alumínio da caixa de cauda TB70". Rolamentos e demais parafusos não têm material declarado.

A TB60 Tail Belt Unit, SKU GBH-425377, código HB60T001XXW na Align e HB60T001XXT no cadastro, é a caixa de cauda do T-Rex TB60. A ficha do fabricante lista a unidade, dois rolamentos F686ZZ e os parafusos descritos acima, e declara liga de alumínio 6061-T6 em uma linha que não aponta o item. A compatibilidade declarada é só com o TB60. Quem procura a correia de cauda deve conferir o código HB60B012XXW, que é um item separado.
