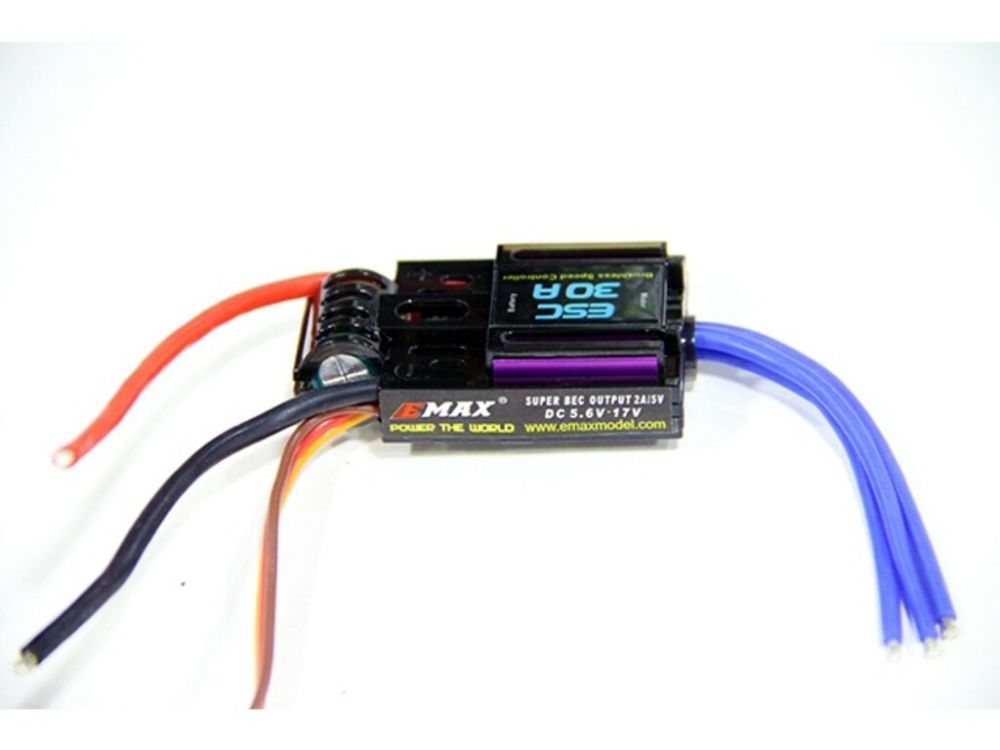

ESC Brushless 30A EMAX Controlador de Velocidade

Resposta direta: o que é o ESC Brushless 30A EMAX (SKU GBH-46794)?

ESC é o controlador eletrônico de velocidade: fica entre a bateria e o motor brushless e regula a rotação conforme o sinal do receptor. Este item (código GBH-46794) está cadastrado como ESC brushless de 30 A, com EMAX como marca e fabricante, mas o cadastro não traz código de fabricante, número de células, medidas, peso nem tipo de BEC. A EMAX tem 30 A em dois catálogos: no atual, seis ESCs avulsos de 30 A; no antigo, a tabela de ESC de avião traz duas linhas de 30 A que diferem entre si. Nas fichas da EMAX que separam as correntes, 30 A é a contínua e 40 A o pico. Nenhuma ficha foi atribuída a este item; todas aparecem rotuladas.

Sobre a EMAX

A EMAX assina o site da marca como EMAX YINYAN MODEL LTD. e fabrica produtos para FPV: motores brushless das linhas ECO II e E3, servos, controladoras de voo e ESCs, câmeras, hélices, aviões FPV completos, transmissão de vídeo OpenIPC e TX/RX ELRS. A marca declara ser parceira do projeto open-source Betaflight. Neste item, EMAX é o que consta no cadastro da loja como marca e fabricante. A EMAX mantém dois catálogos com ESC de 30 A: o atual, em shop.emaxmodel.com, e o antigo, em yinyanmodel.com, cujo rodapé cita YINYAN MODEL TECH. LTD., nome que também aparece no rodapé das imagens de ficha do site atual.

Características

• Função: ESC para motor brushless, conforme o nome do cadastro.
• Corrente: o cadastro traz 30 A no nome e não diz se é contínua ou de pico. Nas fichas da EMAX que separam as duas, 30 A é a corrente contínua e o pico declarado é 40 A; o número do nome não é o pico.
• Catálogo antigo da EMAX: duas linhas de 30 A, ESC-30A-I e ESC-30A-II, ambas programáveis e de 2-4 células, que diferem em comprimento, peso e corrente do BEC.
• Catálogo atual da EMAX: seis ESCs avulsos de 30 A, com faixa de bateria de 2-3 (Simon-30A) a 2-6 (BLHeli-30A-OPTO).
• Notas da série de ESC de avião do catálogo antigo: quatro proteções, partida suave de 4 segundos, três curvas de acelerador e ajuste por cartão de programação ou transmissor.

Especificações

1. Código no cadastro da loja: GBH-46794.
2. Marca e fabricante no cadastro: EMAX.
3. Corrente no nome do cadastro: 30 A.

As duas linhas de 30 A da tabela de ESC de avião do catálogo antigo da EMAX

Valores declarados pela EMAX na tabela de ESC de avião do catálogo antigo, com os rótulos dela. São linhas de modelo dessa tabela e não dados do item GBH-46794.

Fonte: imagem de especificação de ESC da listagem "ESC For Plane" do site antigo da EMAX (yinyanmodel.com), lida em navegador, pois o domínio recusa leitura automática. A tabela inteira cobre de 3 A a 150 A; aqui estão só as duas linhas de 30 A.

O que a EMAX declara para a série de ESC de avião do catálogo antigo

As 11 notas da mesma imagem valem para a série, não para um código. Segundo a EMAX:

• MCU multifuncional e alimentação separada para o MCU e para o BEC.
• Proteções de baixa tensão, superaquecimento, perda de sinal e partida segura, com autoteste.
• Partida suave de 4 segundos.
• Rotação máxima de 240.000 rpm com 2 polos, 80.000 rpm com 6 e 40.000 rpm com 12.
• Parâmetros ajustáveis por cartão de programação ou pelo transmissor.
• Faixa de acelerador ajustável para receptores diferentes e três curvas de acelerador.
• Inversão do sentido de rotação pelo transmissor.
• BEC embutido, linear ou chaveado, conforme a linha.

Os ESCs de 30 A do catálogo atual da EMAX

Estes são os seis ESCs avulsos de 30 A que a loja atual da EMAX lista. O cadastro GBH-46794 não diz qual deles é este item. As linhas de 30 A do catálogo antigo e as do catálogo atual têm medidas, pesos e faixas de bateria diferentes, e as fichas lidas não declaram correspondência entre elas.

Valores das linhas de 30 A das séries BLHeli e Simon do catálogo atual, com os rótulos da EMAX:

Fonte: imagem de especificação da página BLHeli Series 30A ESC (código 0111001007), que contém as colunas BLHeli-30A e BLHeli-30A-OPTO, e tabela EMAX User Instruction for SimonK Series ESC, na página EMAX Simon Series 30A For Muti-Copter (código 0111005003). As duas páginas estão em shop.emaxmodel.com.

A EMAX lista ainda duas placas 4 em 1 de 30 A, a Bullet 30A 4 in 1 ESC Board e a Power board 30A para o Simon 4in1 ESC. Elas não são ESC avulso.

Compatibilidade

O cadastro não declara em quais modelos este ESC serve. A EMAX lista as duas linhas de 30 A do catálogo antigo sob o título "ESC For Plane", ou seja, como ESC de avião. Na imagem da série BLHeli do catálogo atual, ela escreve "Special designed for multirotors, and compatible with fixed-wing aircrafts and helicopters", isto é, projetado para multirrotores e compatível com aviões de asa fixa e helicópteros. A tabela da série Simon não traz declaração de compatibilidade. A loja classifica este item em Aeromodelismo, mas isso é organização do nosso catálogo, não declaração da EMAX; como o item não pode ser ligado a uma ficha, a compatibilidade dele não é afirmada.

Perguntas frequentes

Os 30 A são de corrente contínua ou de pico? Nas fichas da EMAX que separam as duas correntes, 30 A é a contínua. Isso vale para as linhas ESC-30A-I e ESC-30A-II do catálogo antigo e para o BLHeli-30A e o Simon-30A do catálogo atual: Continuous Current 30A, Burst current (10S) 40A. As fichas do Lightning 30A e do Bullet D-SHOT 30A não separam as duas.

Quantas células de bateria um ESC de 30 A da EMAX aceita? A EMAX declara faixas diferentes conforme a ficha: pelo rótulo Li-xx Battery (cell), 2-4 nas duas linhas de 30 A do catálogo antigo e no BLHeli-30A, 2-3 no Simon-30A e 2-6 no BLHeli-30A-OPTO; o Lightning 30A e o Bullet D-SHOT 30A trazem 2-4S no título. O cadastro deste item não informa o número.

Este ESC de 30 A tem BEC? Há BEC linear nas duas linhas do catálogo antigo: 2A/5V no ESC-30A-I e 3A/5V no ESC-30A-II. No catálogo atual, BLHeli-30A e Simon-30A têm 2A/5V, e o Simon-30A é Linear; a página do Simon 30A-OPTO-YL diz que sem UBEC não há saída de 5 V. O cadastro não diz qual ficha é a deste item.

Como se ajustam os parâmetros de um ESC de 30 A da EMAX? A EMAX declara que os parâmetros se ajustam por cartão de programação ou pelo transmissor, e a coluna Programmable diz YES nas linhas de 30 A. A instrução da série Simon lista sete parâmetros: tipo de freio, modo de avanço, força de partida, modo de curva, frequência de controle de 8 kHz ou 22 kHz, proteção de baixa tensão e modo de corte.

O ESC Brushless 30A EMAX, SKU GBH-46794, é um controlador de velocidade para motor brushless, cadastrado com EMAX como marca e fabricante e com 30 A no nome. A EMAX publica 30 A em dois catálogos: seis ESCs avulsos no atual e as linhas ESC-30A-I e ESC-30A-II na tabela de ESC de avião do antigo. Em todas as fichas que separam as correntes, 30 A é a contínua e 40 A o pico. Células, medidas, peso e BEC variam de ficha para ficha, e o cadastro não traz código EMAX nem GTIN; por isso nenhuma ficha é atribuída ao item.
