Frame Quadricóptero EMAX Nighthawk X6 Drone Racer FPV

Resposta direta: o que é o Frame Quadricóptero EMAX Nighthawk X6 Drone Racer FPV (SKU GBH-233446)?

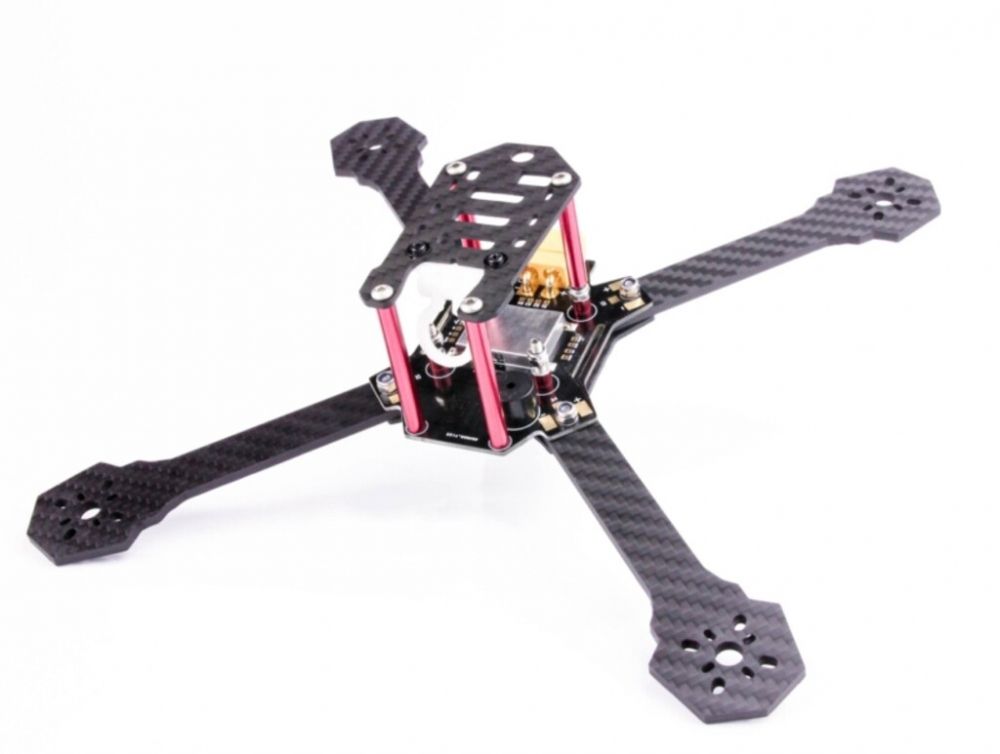

É o frame Nighthawk X6, da linha Nighthawk X4/X5/X6 da EMAX, que a própria EMAX chama de X frame kit. A estrutura combina placas de fibra de carbono de 1,5 mm, braços de fibra de carbono trocáveis e uma placa de distribuição de energia (PDB) integrada. Segundo a tabela de parâmetros da ficha, o X6 tem distância entre eixos (wheelbase) de 240 mm e usa hélice de 6 polegadas, enquanto o X4 e o X5 são os tamanhos de 4 e 5 polegadas. O cadastro chama o item de quadricóptero; as imagens da ficha mostram quatro braços, e o texto da EMAX não informa o número de motores. Os dados vêm da ficha em shop.emaxmodel.com, código EMAX 0110001035, título "EMAX Nighthawk-X6".

Sobre a EMAX

A EMAX assina o rodapé de emaxmodel.com como EMAX YINYAN MODEL LTD. e se descreve como P&D, fabricação e vendas. O catálogo cobre componentes para FPV: motores brushless (linhas ECO II e E3), servos, controladoras de voo e ESCs, câmeras, hélices, aviões FPV, transmissão de vídeo OpenIPC e TX/RX ELRS. A empresa declara parceria com o projeto open-source Betaflight. O Nighthawk-X6 consta em shop.emaxmodel.com com o tipo "Multirotor", e a loja lista outros frames Nighthawk, como o 250 Pro, o 250 II, o 170 e o HX em 170 mm e 200 mm. Os sites da EMAX lidos não declaram país nem ano de fundação, e esta página não os informa.

Características

• PDB integrada com duas saídas reguladas: a placa entrega 12 V a 2 A e 5 V a 3 A filtrados, por reguladores de tensão com blindagem, e leva o conector XT60 de bateria soldado direto, o que, segundo a EMAX, dispensa fios pesados.
• Pads de solda para ESC e controlador de voo: a imagem da ficha mostra pads diretos para energia e sinal dos ESC, e o texto cita pads de sinal dedicados e alinhados ao controlador de voo, o que reduz fiação na montagem. A ficha não informa o padrão de furação dele.
• Estrutura em fibra de carbono: placas superior e inferior de 1,5 mm e braços de 4 mm de espessura. A EMAX diz que a face estreita dos braços deixa passar mais empuxo.
• Braços trocáveis por tamanho: a imagem mostra braços para hélices de 4, 5 e 6 polegadas, e o texto diz que o tamanho do quadro muda trocando os braços.
• Placa de motor para as proteções Nighthawk: o texto diz que o desenho da placa permite instalar as proteções de motor Nighthawk da própria EMAX.
• Suporte de câmera HD em fibra de carbono: com ajuste de inclinação entre 30° e 45°; a imagem da ficha o rotula como "Optional".

Especificações (valores declarados pela EMAX na ficha do Nighthawk-X6 em shop.emaxmodel.com)

1. Fabricante: EMAX (EMAX YINYAN MODEL LTD.); linha Nighthawk, série X4/X5/X6
2. Título na EMAX: "EMAX Nighthawk-X6"; tipo na loja da EMAX: Multirotor; código EMAX 0110001035
3. Distância entre eixos (campo "Wheelbase" da tabela de parâmetros): 240 mm
4. Hélice (tabela de parâmetros): 6 polegadas
5. Peso do frame: 144 g na tabela de parâmetros (imagem) e 95 g no texto da página, que acrescenta "Frame weight includes all hardware"; a ficha não explica a diferença
6. Placas: fibra de carbono de 1,5 mm (superior e inferior) e PDB de 1,5 mm
7. Braços: fibra de carbono, 4 mm de espessura
8. PDB: saídas filtradas de 12 V a 2 A e 5 V a 3 A, conector XT60, buzzer de baixa tensão e 3 LEDs RGB programáveis (funcionam em 5 V)
9. Motor e bateria sugeridos na tabela de parâmetros: EMAX RS2205 2300KV e bateria 4S de 1000 a 1300 mAh, 60C ou mais
10. Furação de montagem do motor e padrão de furação da controladora: não declarados na ficha
11. Material: fibra de carbono nas placas e nos braços; a ficha não nomeia o material dos demais componentes
12. Código de barras (GTIN) e código do fabricante (MPN): não constam no cadastro
13. Código do cadastro: GBH-233446

Os três tamanhos da série na tabela de parâmetros da EMAX

Valores declarados pela EMAX na imagem de parâmetros da ficha; o X6 é o item desta página, e as outras duas linhas servem só de comparação.

O texto da página usa outros números para a mesma série: "170, 200 ou 240 mm" ao falar da troca de braços, "170mm Motor-to-Motor distance" na lista de especificações e pesos de 85 g (X4), 90 g (X5) e 95 g (X6) com ferragens. A ficha não reconcilia esses valores com a tabela, e esta página mantém cada um atribuído à sua origem.

Compatibilidade

Proteções de motor: o texto da EMAX diz que a placa do motor aceita as proteções de motor Nighthawk da própria EMAX, e a imagem da ficha traz a legenda "Motor guards included in kit for extra protection from hard impacts". Configuração sugerida na tabela de parâmetros: controlador de voo EMAX SKYLINE32 ou F3, ESC EMAX Lightning 20A, motor EMAX RS2205, hélices de 4, 5 e 6 polegadas conforme o tamanho e bateria 3S ou 4S conforme o tamanho; é sugestão da EMAX, não lista de compatibilidade. Câmera, receptor e transmissor de vídeo: a ficha não cita modelo, e esta página não afirma compatibilidade com nenhum. Entre tamanhos da série: o texto atribui a mudança de 170, 200 ou 240 mm à troca dos braços.

Perguntas frequentes

O que significa o X6 no nome e quantos braços o frame tem? Na tabela da ficha da EMAX, X4, X5 e X6 correspondem a hélices de 4, 5 e 6 polegadas e a distâncias entre eixos de 175, 200 e 240 mm. O X6 é o de 6 polegadas e 240 mm. As imagens da ficha mostram quatro braços; o texto da EMAX não informa a quantidade de motores.

Quanto pesa o frame Nighthawk X6? A ficha da EMAX traz dois pesos para o X6. A tabela de parâmetros, em imagem, dá 144 g. O texto da página dá 95 g e acrescenta que o peso do frame inclui todas as ferragens. A ficha não explica a diferença nem detalha o que cada número inclui; esta página publica os dois e não escolhe entre eles.

O que a ficha da EMAX mostra como parte do kit? A imagem da ficha mostra a PDB integrada, os braços e protetores de motor, com a legenda "Motor guards included in kit", e a legenda dos braços diz "Kit offer 1 for spare parts". O suporte de câmera HD aparece como "Optional". A ficha não traz lista de conteúdo nem quantidade de parafusos; só diz que o peso inclui todas as ferragens.

Que motor, bateria e controlador a EMAX sugere para o X6? A tabela de parâmetros sugere o motor EMAX RS2205 2300KV, hélice de 6 polegadas e bateria 4S de 1000 a 1300 mAh, 60C ou mais. Na tabela de configuração, o controlador de voo é o EMAX SKYLINE32 ou F3 e o ESC é o EMAX Lightning 20A. São sugestões da EMAX para a série, não uma lista fechada de compatibilidade.

O SKU GBH-233446 é o Frame Quadricóptero EMAX Nighthawk X6 Drone Racer FPV: o tamanho de 6 polegadas da série Nighthawk X4/X5/X6, com distância entre eixos de 240 mm, placas e braços de fibra de carbono e PDB integrada com saídas de 12 V e 5 V, segundo a ficha da EMAX de código 0110001035. A ficha mostra quatro braços e não informa a quantidade de motores, a furação do motor nem a da controladora. O peso aparece como 144 g na tabela e 95 g no texto. GTIN e MPN não constam no cadastro.
