Hélice APC 14X4W 3D

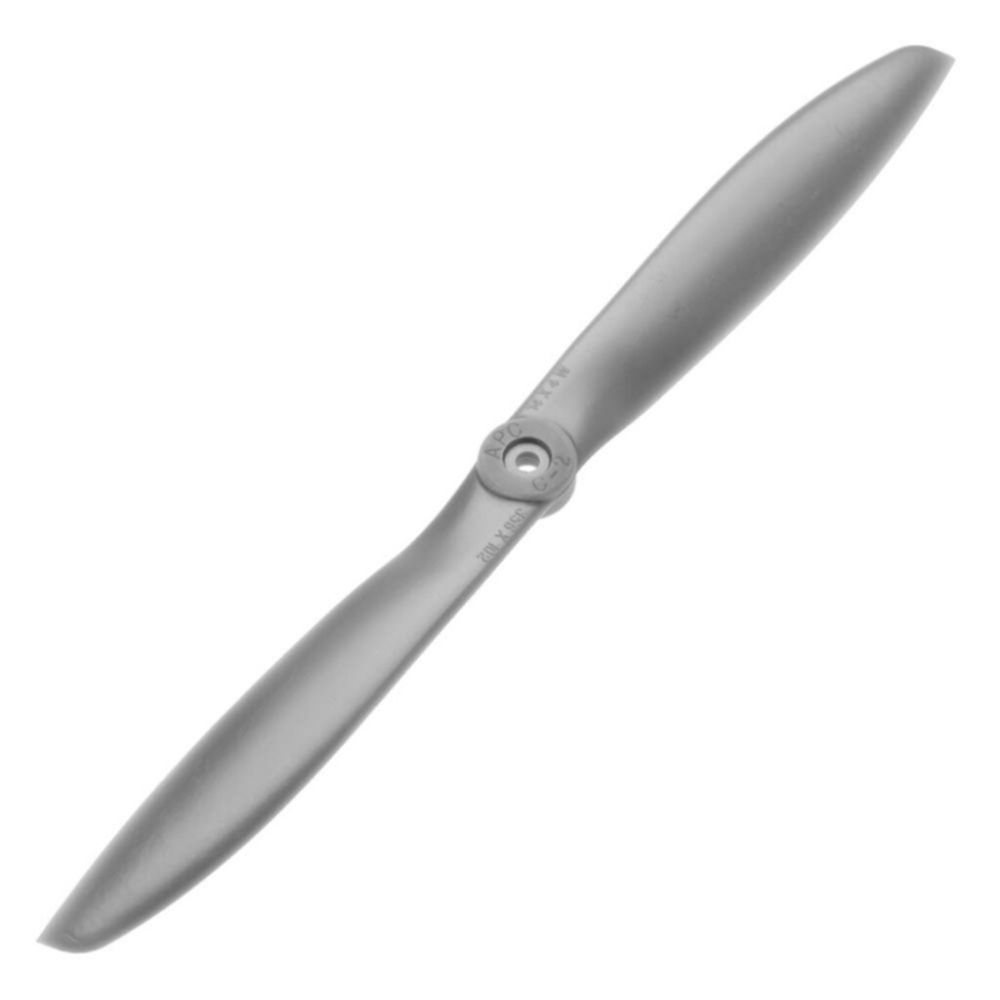

Resposta direta: o que é a hélice APC 14x4W (SKU GBH-18395)?

A hélice APC 14x4W (SKU GBH-18395) tem 14 polegadas de diâmetro e 4 polegadas de passo, conforme a ficha do produto no site da APC. Na nomenclatura do fabricante, a letra W designa corda larga (Wide chord). O código não traz letra de tipo antes do tamanho, e a APC a classifica na série Sport, que destina a motores a combustão e diz poder ser usada também em motores elétricos. A página da APC lista a 14x4W em Internal Combustion Engines › Sport, com o rótulo 3D Fun Fly, e o código de catálogo do fabricante é LP14040W. Cubo, eixo e peso vêm da mesma ficha e estão na seção de especificações.

Sobre a APC

A APC fabrica hélices de aeromodelo, e os documentos técnicos da marca levam o cabeçalho Landing Products Inc., Woodland, Califórnia. No site apcprop.com, a APC declara que suas hélices existem desde 1989, que são fabricadas na Califórnia com materiais domésticos (domestic materials) e que há mais de 500 tamanhos em linha, incluindo projetos multirrotor. O material declarado é um compósito de fibras longas de vidro ou de carbono em matriz de náilon (PA6). A empresa também disponibiliza para download os dados de desempenho e de geometria de suas hélices.

Características

• Corda larga: a letra W do código é o modificador Wide (chord) da nomenclatura da APC, e a corda é a largura da pá.
• Série Sport: a APC a destina a motores a combustão e escreve que hélices Sport também podem ser usadas com motores elétricos.
• Cubo de 1,00 pol de diâmetro e 0,42 pol de espessura, com eixo (Shaft Diameter) de 1/4 pol, valores da ficha da APC.
• Material: compósito de fibra longa em matriz de náilon (PA6), declaração geral da APC para suas hélices reforçadas com fibra.
• Dados de desempenho publicados pela APC no arquivo PER3_14x4W.dat, de 1.000 a 17.000 RPM.

Compatibilidade

A APC não publica lista de motores, aeromodelos ou adaptadores para a 14x4W, e a compatibilidade com um motor ou modelo específico não é declarada pelo fabricante. As informações que a APC declara estão na ficha e nos documentos de nomenclatura e de limites de RPM: série Sport, eixo de 1/4 pol e cubo de 1,00 pol de diâmetro.

Especificações

Valores declarados pela APC na ficha da 14x4W em apcprop.com, em polegadas e onças, como o fabricante os escreve.

1. Fabricante: APC (Landing Products Inc.)
2. Código do fabricante (Product Code): LP14040W
3. Diâmetro da hélice: 14 pol
4. Passo: 4 pol
5. Série: Sport, com rótulo 3D Fun Fly no catálogo da APC; modificador W (corda larga)
6. Diâmetro do cubo: 1,00 pol
7. Espessura do cubo: 0,42 pol
8. Diâmetro do eixo (Shaft Diameter): 1/4 pol
9. Peso: 1,98 oz
10. Cor: cinza
11. Material: compósito de fibra longa em matriz de náilon (PA6), declaração geral da APC
12. Faixa dos dados de desempenho: 1.000 a 17.000 RPM

Perguntas frequentes

O que significa 14x4W no código da hélice? O primeiro número, 14, é o diâmetro em polegadas, e o segundo, 4, é o passo em polegadas por rotação; a APC diz que os dois vêm estampados na pá. A letra W é o modificador de corda larga (Wide). No site da APC, a 14x4W aparece na série Sport, com o rótulo 3D Fun Fly.

Qual o diâmetro do eixo, as medidas do cubo e o peso? A ficha da APC lista diâmetro do eixo (Shaft Diameter) de 1/4 pol, ao lado das medidas do cubo: 1,00 pol de diâmetro e 0,42 pol de espessura. O peso declarado é de 1,98 oz. Os valores estão em polegadas e onças, como a APC os escreve.

A 14x4W serve em motor elétrico? A 14x4W é da série Sport, que a APC destina a motores a combustão. No documento de nomenclatura da APC (Rev 6, 12/05/2023), consta que hélices Sport também podem ser usadas com motores elétricos. Já as hélices elétricas, com as letras E, F, MR, SF ou R, são para uso apenas em motor elétrico.

Qual rotação máxima a APC sugere para esta hélice? A APC sugere, no documento APC Propeller RPM Limits (Rev 5, 23/03/2022), rotação máxima de 190.000 dividido pelo diâmetro em polegadas para motor glow, categoria que inclui Sport, e de 225.000 dividido pelo diâmetro para hélice Sport em motor elétrico. A 14x4W consta como Sport no site da APC; o documento não cita 3D Fun Fly.

A APC publica dados de desempenho da 14x4W? Sim. O arquivo PER3_14x4W.dat, em apcprop.com/files, traz a simulação de 1.000 a 17.000 RPM, com velocidade, razão de avanço, potência, torque e empuxo em unidades inglesas e métricas. O cabeçalho indica versão v2022-0915 e data de simulação 22/09/2022. A APC anota que o RPM máximo da faixa pode exceder a capacidade estrutural.

A hélice APC 14x4W, SKU GBH-18395, tem 14 polegadas de diâmetro e 4 de passo e está na série Sport da APC, com rótulo 3D Fun Fly e código de catálogo LP14040W. O cubo mede 1,00 pol de diâmetro, o eixo declarado é de 1/4 pol e o peso é de 1,98 oz. A APC publica, em apcprop.com, o limite de rotação por categoria e o arquivo de desempenho PER3_14x4W.dat, ambos de acesso público.
