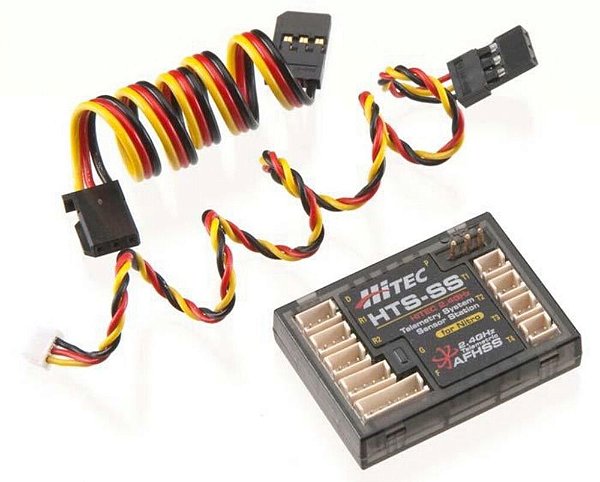

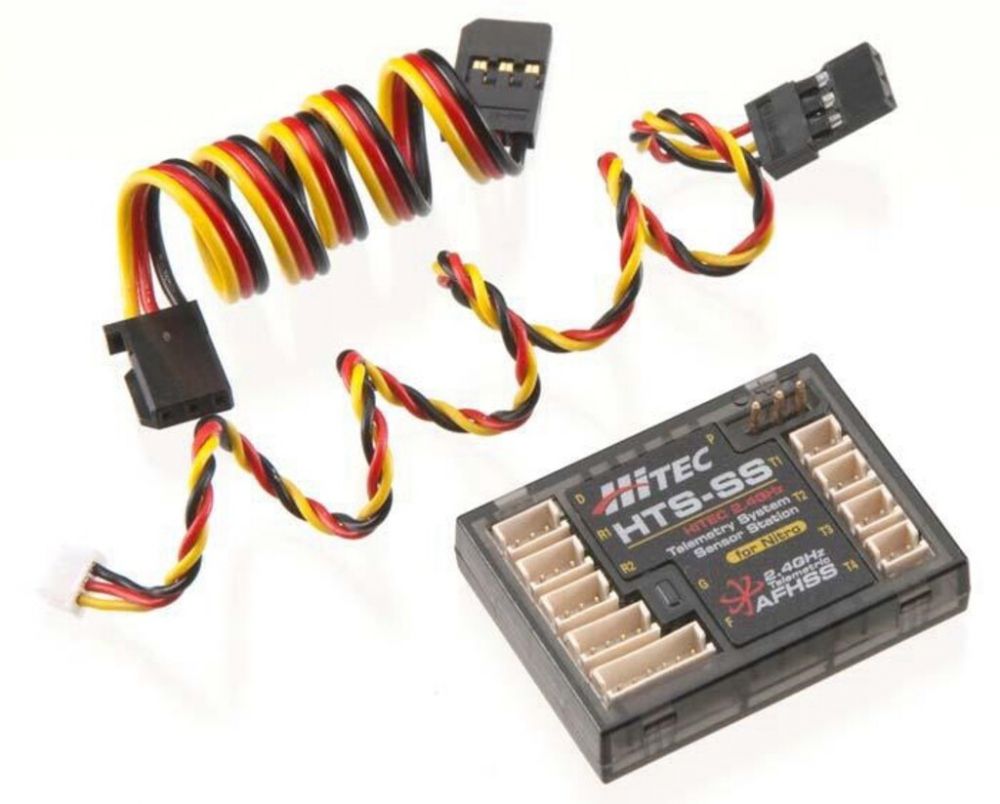

Estação de Sensores Hitec HTS-SS Nitro 55832

Resposta direta: o que é a Estação de Sensores Hitec HTS-SS (SKU GBH-63791)?

A HTS-SS é a estação de sensores do sistema de telemetria 2,4 GHz da Hitec, com código de fábrica 55832. Segundo o manual de instalação da Hitec, ela reúne os dados de cada sensor ligado a ela e os envia ao transmissor pelos receptores Optima 7 ou Optima 9. O manual lista o 55832 como "Sensor Station: HTS-SS", um item separado: os conjuntos "Nitro", que já trazem sensores, têm outros códigos (55830, 55831 e 55845). A estação aceita até quatro sensores de temperatura e dois de RPM, além dos sensores de combustível e de GPS, e só funciona com transmissor, módulo e receptor Hitec com o software atualizado, conforme a seção de compatibilidade abaixo.

Sobre a Hitec

A Hitec (Hitec Group USA, Inc., antes Hitec RCD USA) foi fundada em 1973 e tem sede em San Diego, Califórnia, nos Estados Unidos. Fabrica servos de controle de precisão e componentes de rádio controle, e atende hobby, uso comercial e industrial, robótica, sistemas não tripulados, defesa, animatrônica e automação. A página de manuais da Hitec informa que a empresa não fabrica mais sistemas aéreos, o que inclui rádios, receptores, módulos e telemetria, e mantém publicados os manuais desses produtos descontinuados. A HTS-SS pertence a essa linha de telemetria aérea.

Características

• Ponto único de ligação: os sensores se conectam à estação, e ela repassa os dados ao transmissor pelo receptor Optima 7 ou 9.
• Temperatura: o manual cita como pontos de medição o motor elétrico, o ESC, a bateria, o regulador de tensão, o BEC, o silencioso, o escapamento, a cabeça do cilindro de motor glow ou a gasolina e o ar ambiente.
• RPM com dois tipos de sensor: o óptico HTS-ORPM lê hélice ou cabeça de helicóptero ao ar livre; o magnético HTS-MRPM lê hélice, ventoinha carenada (ducted fan), rotor de cauda e engrenagem principal de helicóptero.
• Combustível: o HTS-FUEL é fixado por fora do tanque e mostra o nível em cinco etapas; na versão atual, detecta apenas combustível nitro.
• GPS: o HTS-GPS leva altitude, posição e velocidade para a tela Cockpit do Aurora.
• Software atualizável: a estação recebe atualização pela interface HPP-22, o mesmo caminho do Aurora, do módulo Spectra 2.4 e dos receptores Optima.

Compatibilidade

Fonte: manual de instalação da HTS-SS e página de firmware da Hitec (hitecrcd.com). A telemetria só aparece quando toda a cadeia abaixo está atualizada.

Sensores que a estação aceita, com o código Hitec de cada um, segundo a lista do manual:

O manual não lista outros rádios, módulos ou receptores. Para qualquer modelo fora das tabelas acima, a Hitec não declara compatibilidade com a HTS-SS.

Especificações (valores do manual de instalação da Hitec)

1. Fabricante: Hitec
2. Código do fabricante (mpn): 55832, listado no manual como "Stock# 55832 — Sensor Station: HTS-SS"
3. Sistema: telemetria 2,4 GHz da Hitec
4. Entradas citadas: até 4 sensores de temperatura e 2 sensores de RPM, em qualquer combinação de óptico e magnético
5. Faixa do sensor HTS-TEMP: de -40 a 200 °C (de -40 a 392 °F)
6. Fixação: o manual cita fita dupla-face fornecida para prender a estação à aeronave
7. Material, dimensões, peso e alimentação: não constam no manual da Hitec

Perguntas frequentes

Com quais rádios Hitec a HTS-SS funciona? A Hitec descreve a cadeia Aurora com software V1.07 ou superior, módulo Spectra 2.4 e receptor Optima 7 ou 9, estes dois com V2.00 ou superior. Com o receptor desatualizado, a estação não funciona, embora a tensão da bateria continue aparecendo; com o módulo desatualizado, o símbolo de bateria não aparece na tela.

O código 55832 inclui os sensores? O 55832 é a estação isolada: o manual da Hitec o lista como "Sensor Station: HTS-SS", e cada sensor tem código próprio (tabela acima). Os conjuntos Nitro com sensores são o 55830 (completo), o 55831 (RPM óptico e dois de temperatura) e o 55845 (RPM magnético e dois de temperatura). O manual não traz a lista completa do conteúdo da caixa.

O "Nitro" no nome significa que só serve para motor a combustão? O manual restringe a combustível nitro apenas o sensor HTS-FUEL, na versão atual. Os sensores de temperatura e de RPM são descritos também para motor elétrico, ESC e bateria, e o magnético para hélices e ventoinhas carenadas. "Nitro" aparece no manual como nome dos conjuntos 55830, 55831 e 55845.

Onde aparecem os dados da telemetria? Na tela do transmissor Aurora, pelo menu System, Sensor, com a tela Cockpit reunindo os valores em tempo real. No computador, o HPP-22 ligado ao módulo Spectra 2.4 exibe os dados e permite gravar e reproduzir o voo. A tensão da bateria de bordo aparece pela função SPC do Aurora mesmo sem a estação.

A Estação de Sensores Hitec HTS-SS, SKU GBH-63791 e código de fábrica 55832, é o módulo da telemetria 2,4 GHz da Hitec que concentra sensores de temperatura, RPM, combustível e GPS e envia as leituras ao transmissor Aurora pelo receptor Optima 7 ou 9. A compra pede conferir a cadeia completa, com Aurora V1.07 ou superior e módulo Spectra 2.4 e receptor Optima em V2.00 ou superior, e prever os sensores à parte, que o manual lista com códigos próprios. A Hitec classifica a telemetria aérea como descontinuada e mantém o manual publicado em hitecrcd.com/product-manuals.
