Peça Align T-Rex 470LT Cauda Torque Tube Unit H47T025XXT

Resposta direta: o que é o conjunto de cauda Align 470LT Torque Tube Unit (SKU GBH-337786)?

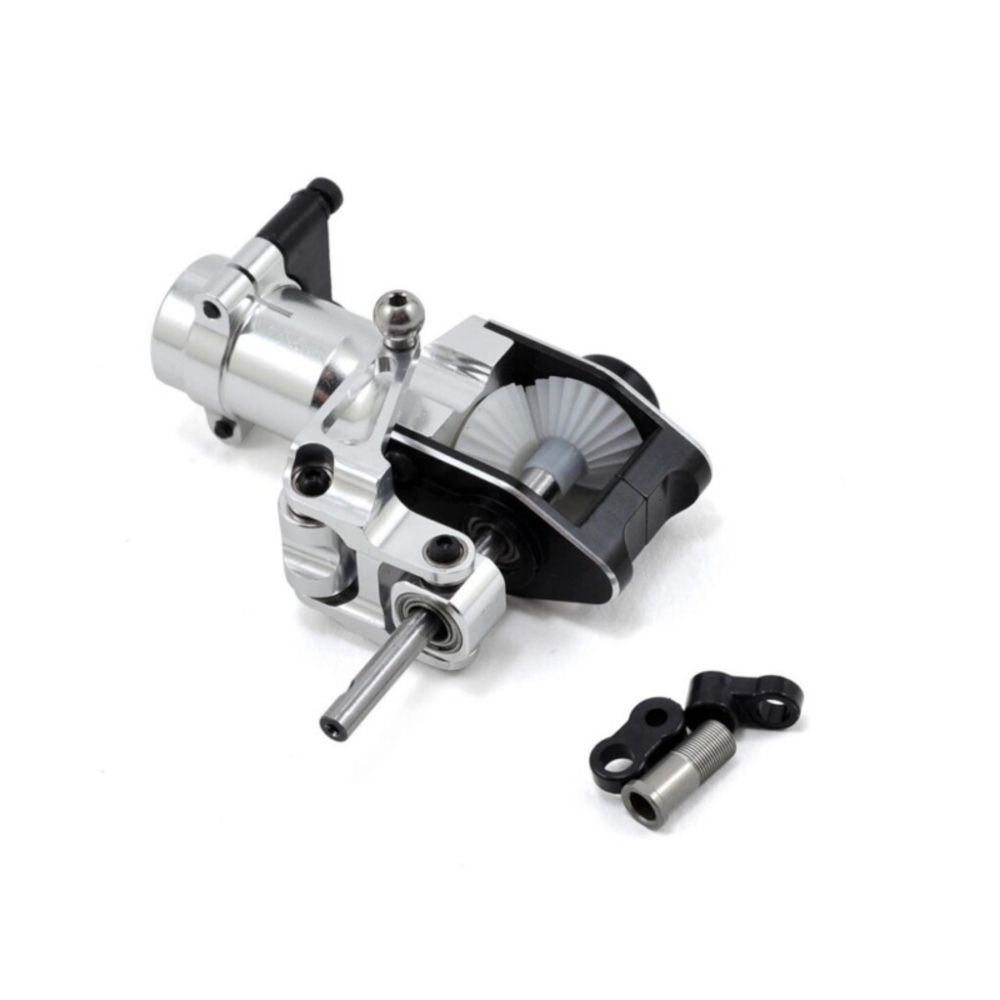

É um conjunto de caixa de engrenagens de cauda para o helicóptero Align T-Rex 470LT, código H47T025XXT no nosso cadastro e H47T025XXW na loja da Align. O título da ficha em inglês é "470LT Tail Torque Tube Unit"; o título em chinês da mesma ficha, na tradução da loja, descreve um conjunto de caixa de engrenagens de cauda. A lista de conteúdo da Align tem seis itens: a caixa (470 Tail Belt Unit), o eixo do rotor de cauda, uma engrenagem 450PRO, a bucha de deslizamento do eixo, o suporte do estabilizador vertical e dois parafusos. A ficha traz uma linha de material, liga de alumínio, e não lista tubo de cauda.

Sobre a Align

A Align é a ALIGN Corporation, fundada em julho de 1984 em Fengyuan, distrito de Taichung, em Taiwan. Começou fabricando motores de escova de carvão, entrou no rádio controle em 2003 com a divisão Align RC World e lançou em 2004 o T-REX 450XL CCPM, o primeiro helicóptero da marca. Em 2006 formou a TEAM ALIGN, com pilotos internacionais de voo 3D. A ficha desta peça foi lida na loja do próprio fabricante, shop.align.com.tw, subdomínio de align.com.tw.

Características

• Compatibilidade declarada só para o T-REX 470LT, na linha "Use for" da ficha, em inglês e em chinês.
• Eixo do rotor de cauda e engrenagem 450PRO Front Long Umbrella Gear no mesmo conjunto, um de cada, segundo a lista de conteúdo da Align.
• Suporte do estabilizador vertical (Vertical Stabilizer Mount) como item da lista; a aleta do estabilizador não consta dela.
• Bucha de deslizamento do eixo de cauda (Tail Shaft Slide Bush) e dois parafusos Socket Screw completam a lista.
• Quantidades e cotas iguais nas versões em inglês e em chinês da ficha; só os nomes de alguns itens mudam de uma língua para a outra.

Especificações

1. Fabricante da peça: Align (ALIGN Corporation, Taiwan).
2. Código do cadastro: H47T025XXT. Código do fabricante (MPN) na loja da Align: H47T025XXW; a busca da loja por H47T025XXT não encontra a peça.
3. Título na Align, em inglês: 470LT Tail Torque Tube Unit.
4. Compatibilidade declarada: T-REX 470LT.
5. Material declarado: linha "Aluminium alloy material" (liga de alumínio), solta na ficha, sem apontar o item e sem série da liga.
6. Conteúdo declarado pela Align, com quantidade e cota como escritas na ficha:
   • 470 Tail Belt Unit x 1
   • 470 Tail Rotor Shaft Assembly(Φ3xΦ4x48.5mm) x 1
   • 450PRO Front Long Umbrella Gear(M0.6/22T/Spur Gear) x 1
   • Tail Shaft Slide Bush(Φ4xΦ4.8x10.8mm) x 1
   • Vertical Stabilizer Mount(23x8.7x5mm) x 1
   • Socket Screw(M2x18mm) x 2
7. Leitura das cotas: a Align não rotula o que cada número mede, e a ficha não tem desenho de dimensões. Φ é o símbolo usado na ficha; na notação do hobby, 22T indica 22 dentes, e o M0.6 aparece sem rótulo.
8. Peso e tamanho do conjunto: não declarados na ficha.

Compatibilidade

Declarada pela Align na linha "Use for" da ficha da loja do fabricante, nas versões em inglês e em chinês: T-REX 470LT. A ficha não traz linha com "Must with", "Use with", "Suitable for", "Apply for" ou "Replacement", nem linha condicional sobre usar a peça em outra classe. Outras compatibilidades não são declaradas e não são afirmadas aqui.

Perguntas frequentes

Este conjunto inclui o tubo de cauda, o Torque Tube? O conjunto traz a caixa, o eixo do rotor de cauda, a engrenagem, a bucha, o suporte do estabilizador e os parafusos da lista de especificações, e nenhum item é tubo. O tubo tem ficha própria na Align: 470LT Torque Tube, H47T026XXW, com o torque tube, duas 450 PRO Torque tube end, um suporte de rolamento e um rolamento MR84ZZ.

Serve no T-Rex 470L, e não só no 470LT? A ficha deste código declara T-REX 470LT e não cita o 470L. Para o 470L, a Align tem a ficha H47T007XXW, 470L Tail Belt Unit, declarada para T-REX 470L, com outra cota de eixo (Φ12.5x47mm/15T; a Align não rotula o 15T) e sem engrenagem na lista. A Align não diz se uma serve no lugar da outra.

De que material é o conjunto? A ficha traz a linha "Aluminium alloy material" (liga de alumínio), em inglês, e a mesma linha em chinês. Ela vem solta, antes da lista de conteúdo, e não aponta qual item é de alumínio nem dá a série da liga. A ficha também não informa peso nem o tamanho do conjunto.

Por que o código termina em T aqui e em W na Align? O nosso cadastro traz H47T025XXT; a loja da Align lista a peça como H47T025XXW, e a busca dela por H47T025XXT responde "Product not found". A Align não explica o que a última letra indica. Para comparar com o catálogo do fabricante, use H47T025XXW.

O GBH-337786 é o conjunto de caixa de cauda Align H47T025XXT (H47T025XXW na loja do fabricante) para o T-Rex 470LT. A ficha da Align lista seis itens, com eixo do rotor de cauda, engrenagem 450PRO Front Long Umbrella Gear e suporte do estabilizador vertical, e uma linha de material, liga de alumínio, que não aponta o item. O tubo de cauda é outro código, H47T026XXW. Antes de pedir, confirme que o seu helicóptero é um T-Rex 470LT, a única classe declarada.
