Engrenagem de Acionamento do Torque Tube Fuselagem Scale 500 Align HF5014T

Resposta direta: o que é o conjunto de acionamento do torque tube HF5014 (SKU GBH-159135)?

O HF5014 é uma peça de reposição da Align para as fuselagens scale 500 do catálogo de helicópteros da marca. A ficha da Align intitula o item "500 Scale Fuselage Torque Tube Drive Gear" e lista seis peças: dois itens de acionamento da cauda, dois rolamentos 684ZZ, um parafuso e uma arruela. O cadastro da loja grava o código como HF5014T, e o catálogo online da Align encontra o item por HF5014. A ficha não declara material, peso, número de dentes nem módulo, e por isso este texto também não traz esses dados. Os números abaixo vêm da ficha da Align nas versões em inglês e em chinês tradicional, que concordam em quantidades e cotas.

Sobre a Align

A Align (razão social ALIGN Corporation Limited) foi fundada em julho de 1984, em Fengyuan, Taichung, Taiwan. Começou fabricando motores de escova de carvão e entrou no rádio controle em 2003, com a divisão Align RC World. Em 2004 lançou o T-REX 450XL CCPM, o primeiro helicóptero da marca, e em 2006 formou a TEAM ALIGN, com pilotos internacionais de voo 3D. O catálogo de helimodelismo da empresa inclui peças de reposição por classe de T-REX, servos, ESCs e motores brushless, pás de fibra de carbono, flybarless e fuselagens, como a desta ficha. A empresa declara certificação ISO 9001:2015. Fonte: align.com.tw.

Características

• Dois rolamentos 684ZZ na lista do conjunto, com a cota declarada pela Align na especificação abaixo.
• Fixação na lista: um parafuso Socket button head, termo da Align para parafuso allen de cabeça abaulada, e uma arruela.
• Quantidades e cotas idênticas na ficha em inglês e na ficha em chinês tradicional; só o nome de dois itens muda de uma língua para a outra.
• Compatibilidade declarada por fuselagem, com os códigos HF5006 e HF5007, e não por modelo de helicóptero.
• Dois códigos para a mesma peça: HF5014 no catálogo da Align e HF5014T no cadastro da loja.

Compatibilidade

Fonte: ficha do HF5014 no catálogo online da Align (shop.align.com.tw), em inglês e em chinês tradicional. A ficha traz duas linhas de compatibilidade, as duas por fuselagem: "Suitable for UH-60 500 Scale Fuselage (HF5006)" e "Suitable for AH-1 500 Scale Fuselage (HF5007)". O texto da ficha não nomeia helicóptero nem T-REX. Na consulta que a loja fez ao catálogo da Align, os códigos HF5006 e HF5007 não retornam ficha.

Especificações

1. Fabricante da peça: Align (ALIGN Corporation Limited). Código do fabricante: HF5014. Código no cadastro da loja: HF5014T.
2. Item 1: 500 Torque Tube Drive Gear, quantidade 1, sem cota na ficha.
3. Item 2: engrenagem pequena de acionamento da cauda (tradução da loja: o nome aparece em chinês até na página em inglês), quantidade 1, sem cota na ficha.
4. Rolamento 684ZZ, quantidade 2, cota declarada Φ4xΦ9x4mm.
5. Parafuso Socket button head, quantidade 1, M2.5x5mm.
6. Arruela, quantidade 1, cota declarada Φ2.6xΦ5.8x0.6mm.
7. Material, peso, número de dentes, módulo e cor: a ficha não declara.

Perguntas frequentes

Em quais fuselagens a Align declara que o HF5014 serve? A ficha declara duas: a UH-60 500 Scale Fuselage, código HF5006, e a AH-1 500 Scale Fuselage, código HF5007. As duas linhas aparecem em inglês e em chinês tradicional, sem variação de modelo. A declaração é só por fuselagem: a ficha não cita helicóptero nem T-REX.

O que vem na embalagem e o que não vem? Pela lista da ficha, vêm seis peças: o item do torque tube, uma engrenagem pequena de acionamento da cauda, dois rolamentos 684ZZ, um parafuso e uma arruela. A soma é da loja, a partir das quantidades x N da ficha. A lista não inclui fuselagem, helicóptero, outras engrenagens ou eixos da transmissão, nem ferramentas.

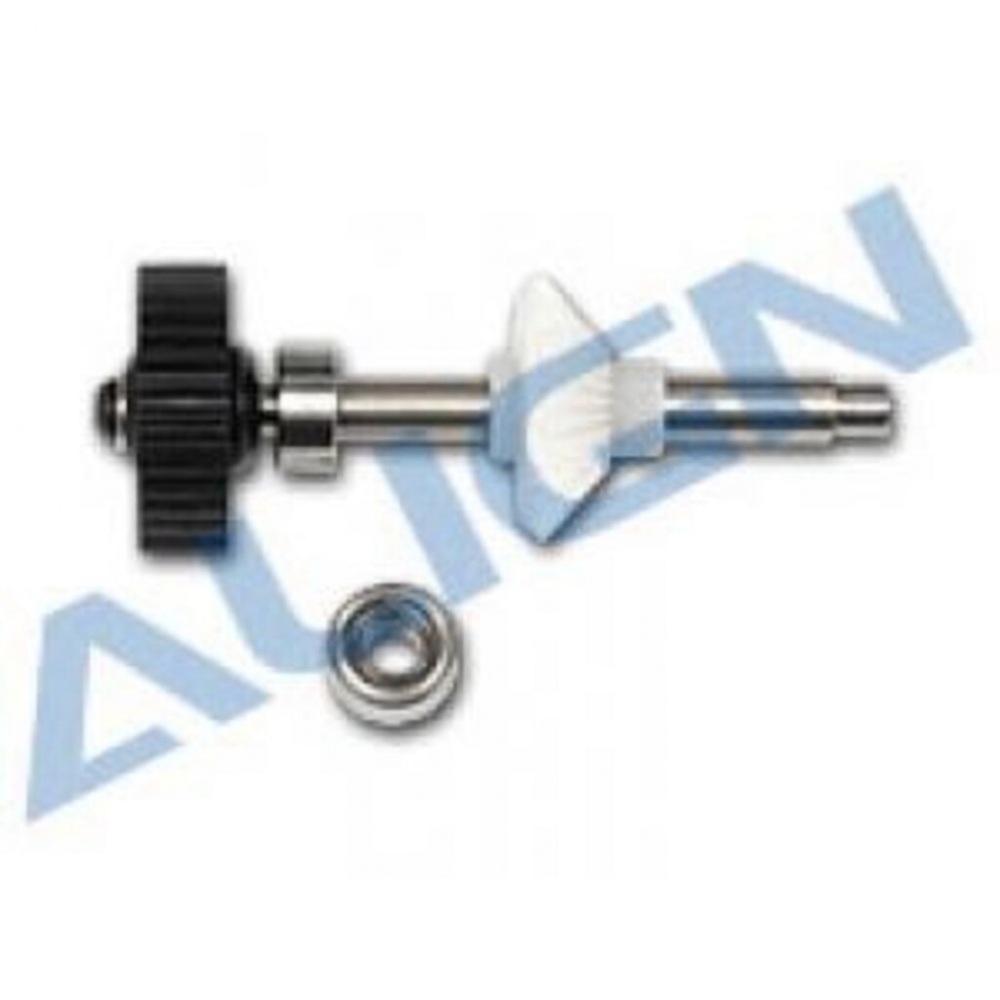

O primeiro item é uma engrenagem ou um eixo? A ficha em inglês chama o item de 500 Torque Tube Drive Gear. A ficha em chinês dá a ele um nome que a loja traduz como eixo da roda-guia de acionamento da cauda, e intitula o conjunto com um termo de conjunto. As duas dão quantidade 1. Nenhuma descreve o formato da peça, então a loja não afirma qual das duas leituras vale.

Que código usar para procurar este item no catálogo da Align? O catálogo online da Align encontra a ficha pelo código HF5014. O cadastro da loja grava HF5014T, com um T a mais na última posição. A Align não explica o T, e este texto não atribui significado a ele. A busca pelo código HF5014T não é a que a Align indexa.

O HF5014 (cadastro HF5014T, SKU GBH-159135) é o conjunto de acionamento do torque tube que a Align cataloga para as fuselagens scale 500 UH-60 (HF5006) e AH-1 (HF5007). Traz seis peças: dois itens de acionamento da cauda, dois rolamentos 684ZZ, um parafuso e uma arruela, com quantidades e cotas na especificação. Material, peso, dentes e módulo não constam da ficha. Os dados deste texto vêm da ficha da Align em inglês e em chinês tradicional.
